HNX YSHIELD afskærmende tape til banesamlinger | 50 meter rulle | HF

Yshield HNX er en selvklæbende afskærmende tape, der optimerer afskærmningen ved banesamlinger, spalter, huller og overlap mellem afskærmende materialer.

Når man afskærmer store flader – vægge, lofter og gulve – skal banerne overlappe ved kanterne. Afhængigt af klæber og materiale opstår der en lille spalte i samlingen, hvor stråling kan snige sig igennem. Op til ca. 60 dB er det sjældent et problem, men skal man udnytte den meget høje afskærmning i high-end materialer som A190 eller HNG100 fuldt ud, er en afskærmende tape til banesamlinger nødvendig.

Hvorfor almindelig “ledende” tape ikke er nok

Professionelle EMC-laboratorier bruger typisk kobbertape med “elektrisk ledende” klæber. Men klæberen er sjældent ægte ledende – kun “elektrisk kontaktbar”. Nogle få kulstof- eller metalpartikler skaber kontakt mellem lagene under tryk, men selve klæbelaget lader stråling passere næsten uhindret. Yshield HNX-tapens ru tekstiloverflade af polyester, kobber og nikkel bremser derimod strålingen kraftigt netop dér, hvor den ellers ville slippe igennem.

Dokumenteret effekt

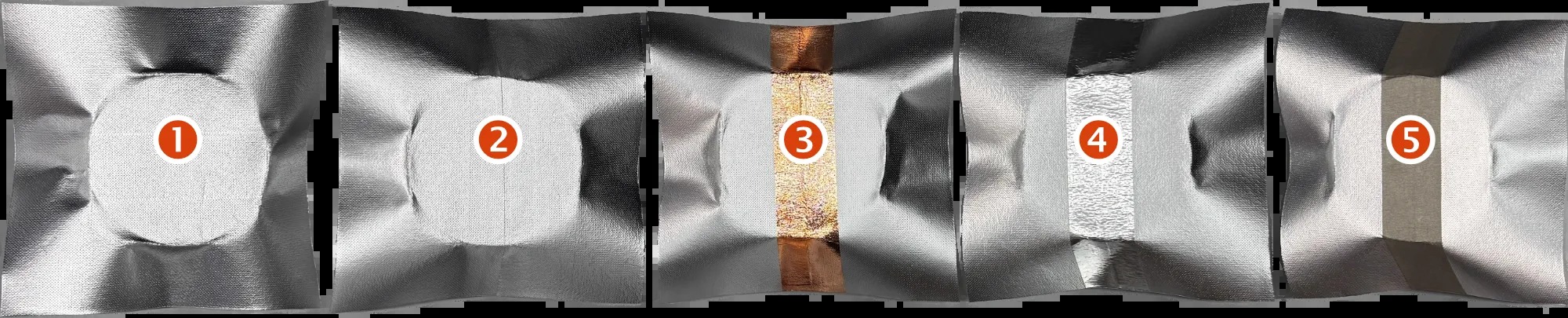

Yshield har gennemført en testserie på A190 fleece (svarer til billedet nedenfor):

1. A190 uden samling: 112 dB
2. To baner limet overlappende, uden tape: 61 dB
3. Med EMC-tape fra kendt producent: 70 dB
4. Med almindelig aluminiumstape: 68 dB
5. Med Yshield HNX tape: 111 dB

De fem prøver i billedet svarer til listen ovenfor (1-5): samme A190 banesamling afsluttet med forskellige tapes.

Resultatet taler for sig selv: glatte tapes af kobber eller aluminium hæver kun samlingen fra 61 til 68-70 dB. Med Yshield HNX-tape kommer man op på 111 dB – næsten tilbage til materialets fulde 112 dB.

Montering

Til en boblefri montering anbefales Yshield FVR10 skraber. Tapen klæber på den afskærmende side af banen.

Tekniske specifikationer

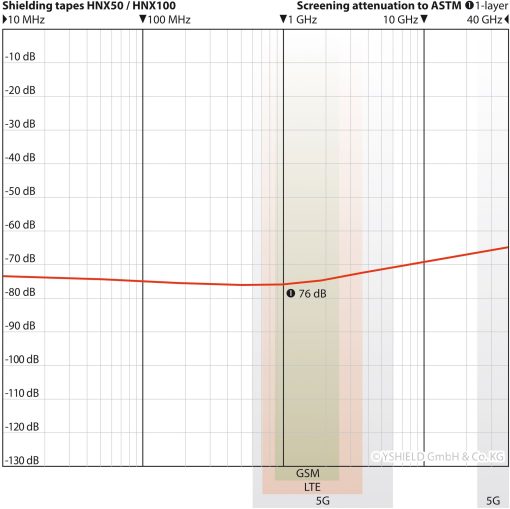

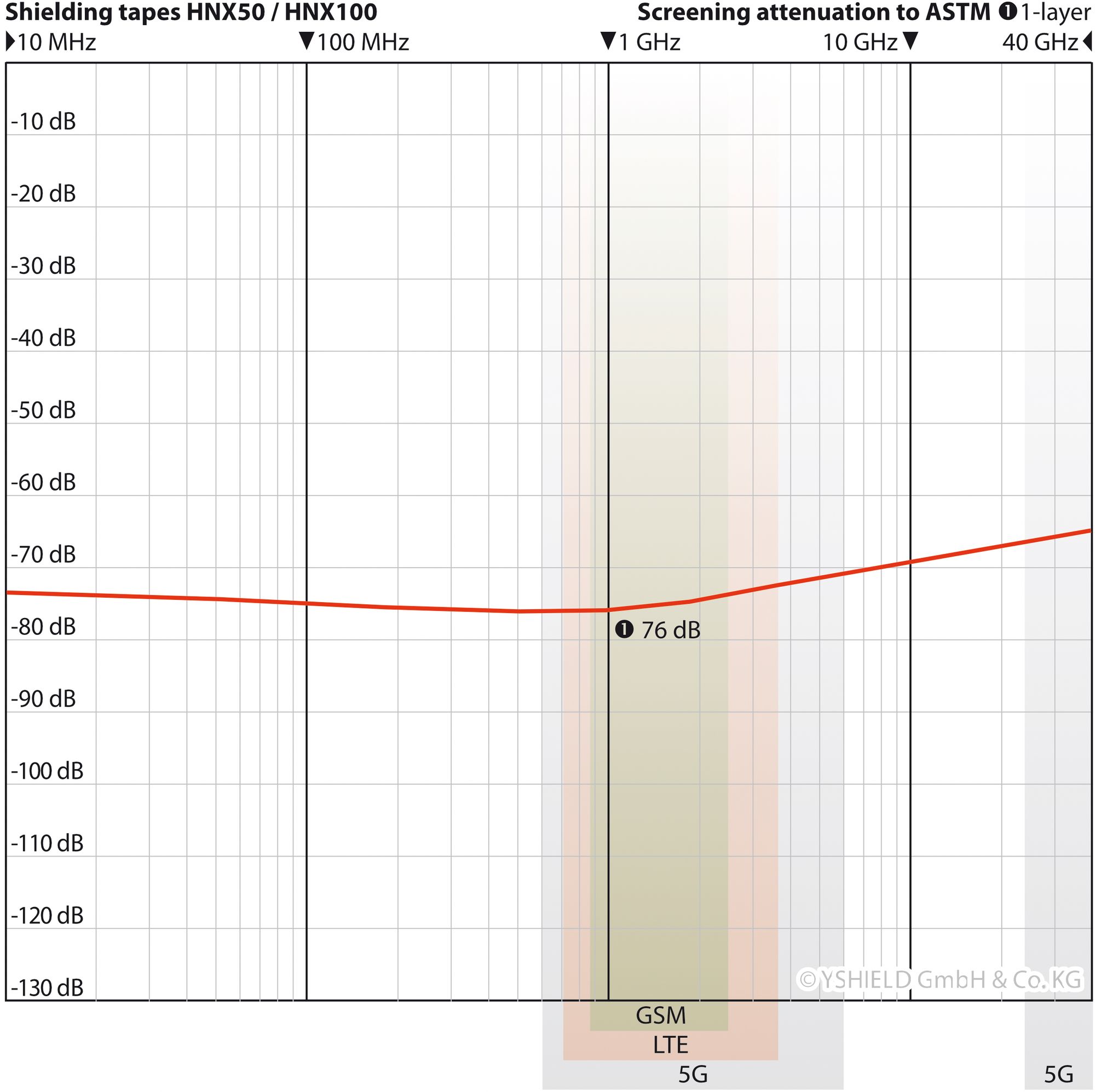

• Afskærmningsdæmpning: 76 dB (HF, tapen selv)
• Længde: 50 meter

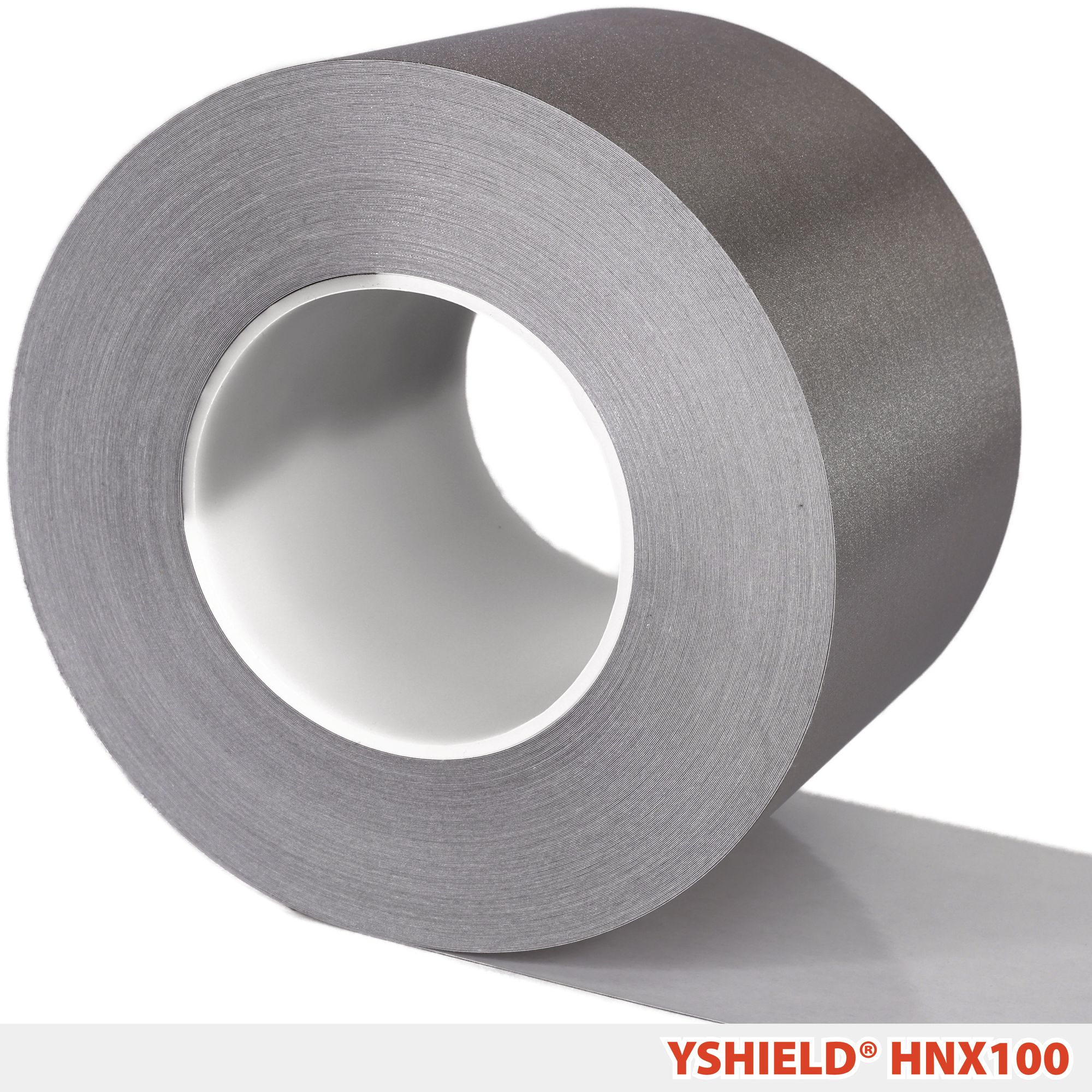

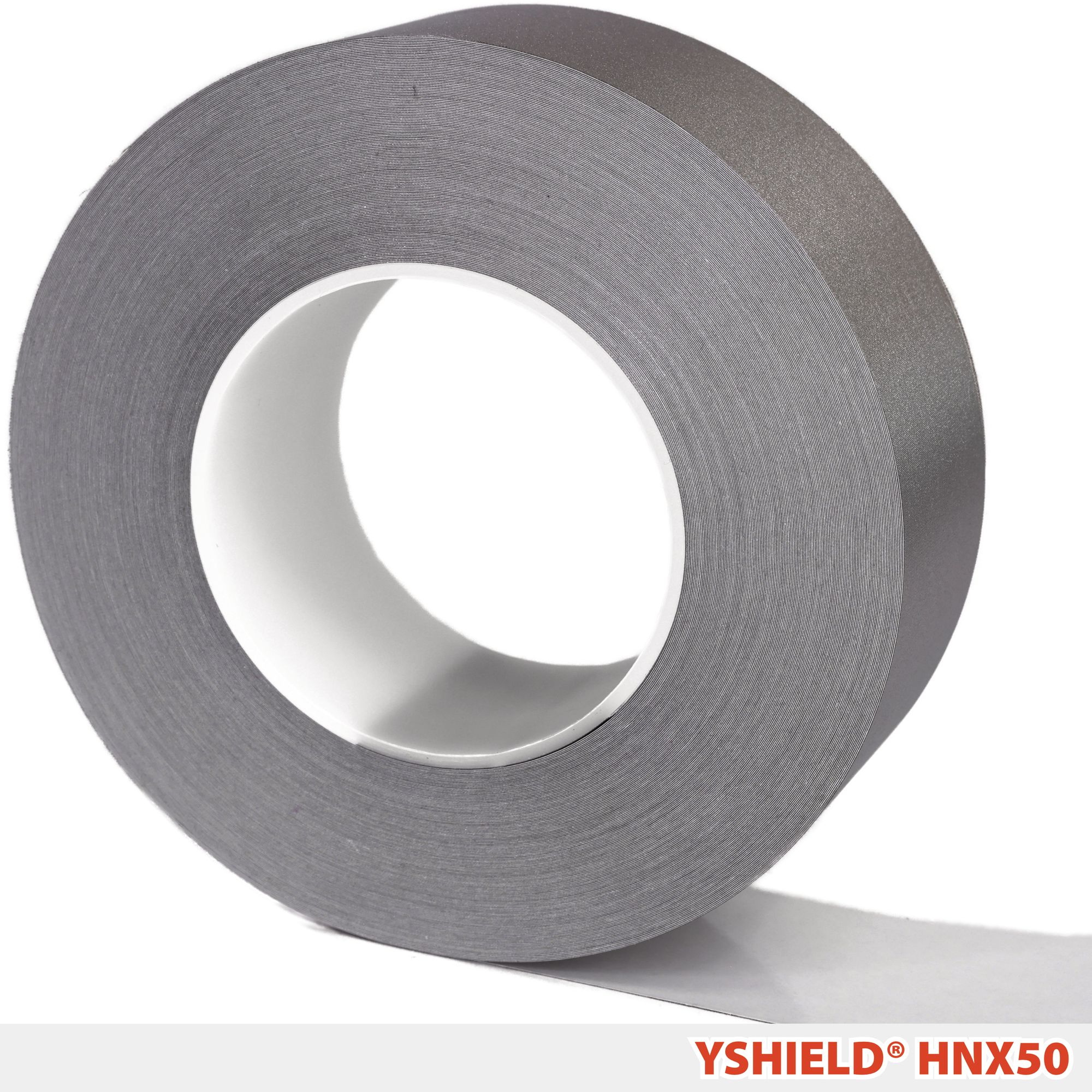

• Bredde: 50 mm (HNX50) / 100 mm (HNX100)
• Tykkelse: 0,11 mm
• Farve: Sølv/metallic

Materiale

Polyester, kobber og nikkel. Bagside med ledende akrylklæber med høj klæbestyrke.

Relateret tilbehør

• FVR10 Skraber til montering
• A190 Afskærmende vægfleece
