Magnetisk afskærmende film | Yshield M6L 6-lags

Fra 279 kr.

Magnetisk afskærmende film i 6 lag – som rulle eller færdig plade

M6L er Yshields kraftigste film til afskærmning af lavfrekvente magnetfelter (50 Hz). Til dette produkt har Yshield limet seks ultratynde, højpermeable lag sammen – for flere tynde lag skærmer bedre end én tyk plade. Materialet “leder” magnetfeltet uden om det område, du vil beskytte. Ét lag har det bedste pris/ydelses-forhold; ved kraftigere magnetfelter (høj magnetisk fluxtæthed) lægger du flere lag for at øge dæmpningen.

Filmen er beskyttet med laminat på begge sider og er meget modstandsdygtig – velegnet som mellemlag i fx tag- eller gulvkonstruktioner. Den kan bruges på både små flader i hjemmet og store flader i byggeri, erhverv og industri, samt i bil, elbil, varevogn, autocamper og campingvogn.

Hvilken variant skal du vælge?

Det er det samme materiale i tre formater, så du kan vælge det, der passer til opgaven:

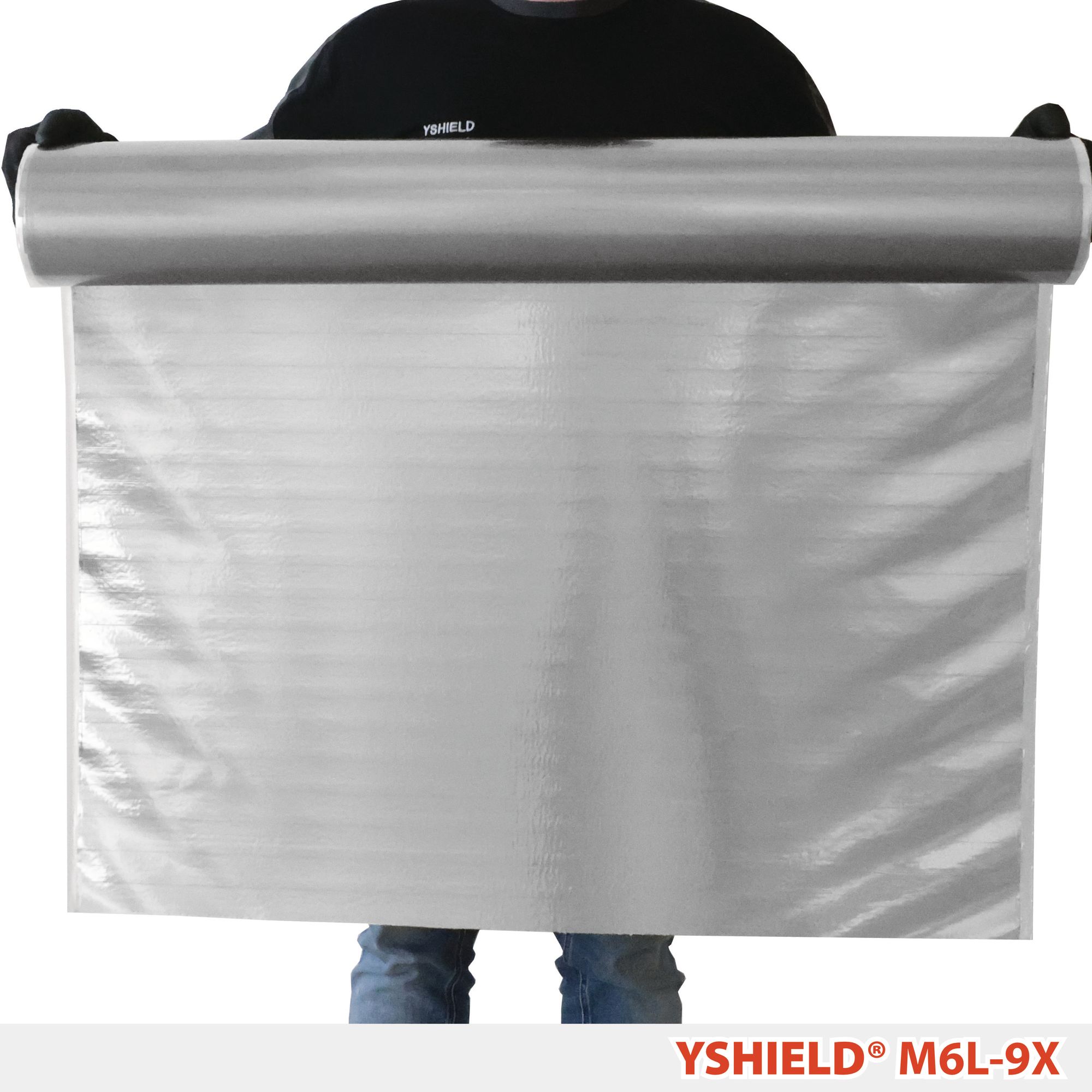

Rulle, pr. meter (90 cm bred): til større, sammenhængende flader som gulve, lofter og vægge. Leveres i 18 meter ruller.

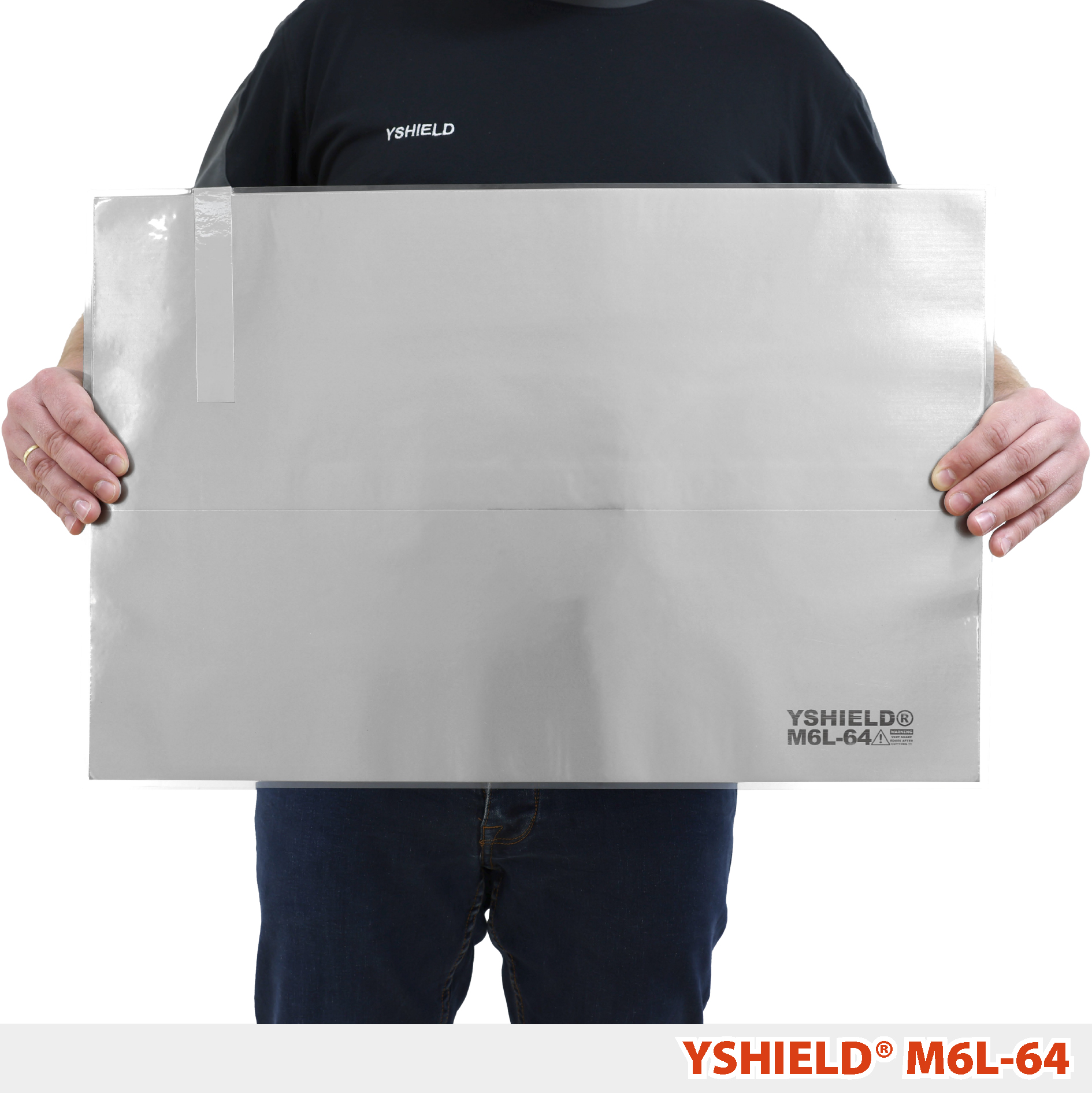

Plade 59 x 40 cm (DIN A2): standardstørrelse, nem at håndtere til en afgrænset opgave. Har jordingsflig.

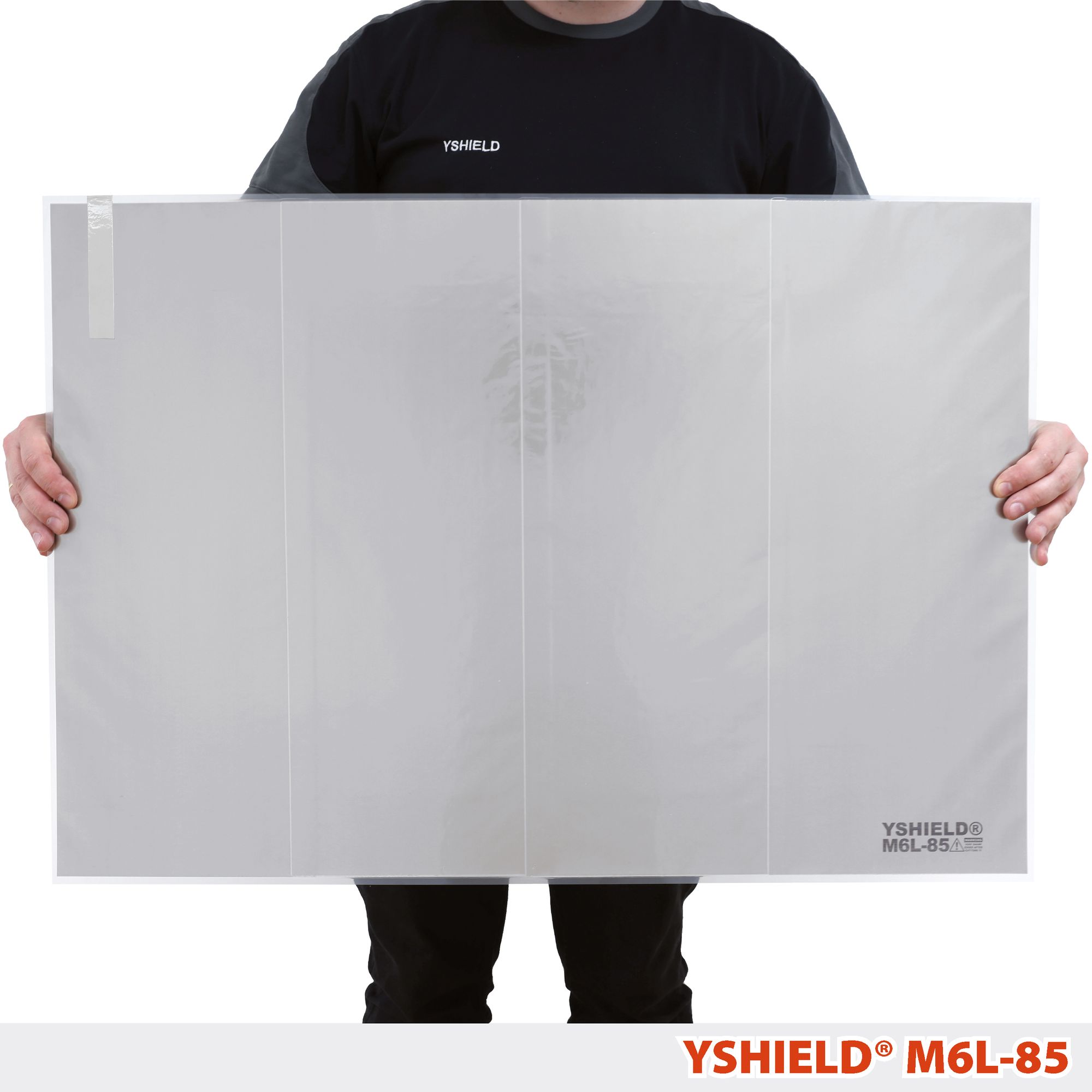

Plade 80 x 55 cm: den største plade, vi kan sende uden fragttillæg for langgods. Har jordingsflig.

Tommelfingerregel: pladerne er nemmest til en enkelt, afgrænset kilde, mens rullen er til de større flader.

Skærmdæmpning

M6L skærmer to slags magnetfelter: lavfrekvente magnetfelter (vekselfelter, fx fra 50 Hz strøm i ledninger og apparater) og statiske magnetfelter (jævnfelter, fx jordens magnetfelt eller en permanentmagnet) – men med forskellig effekt. Bemærk, at dB ikke betyder det samme som ved højfrekvent stråling: her svarer fx 19,5 dB til ca. 89 %. Tabellen viser dæmpningen af lavfrekvente vekselfelter ved 50 Hz:

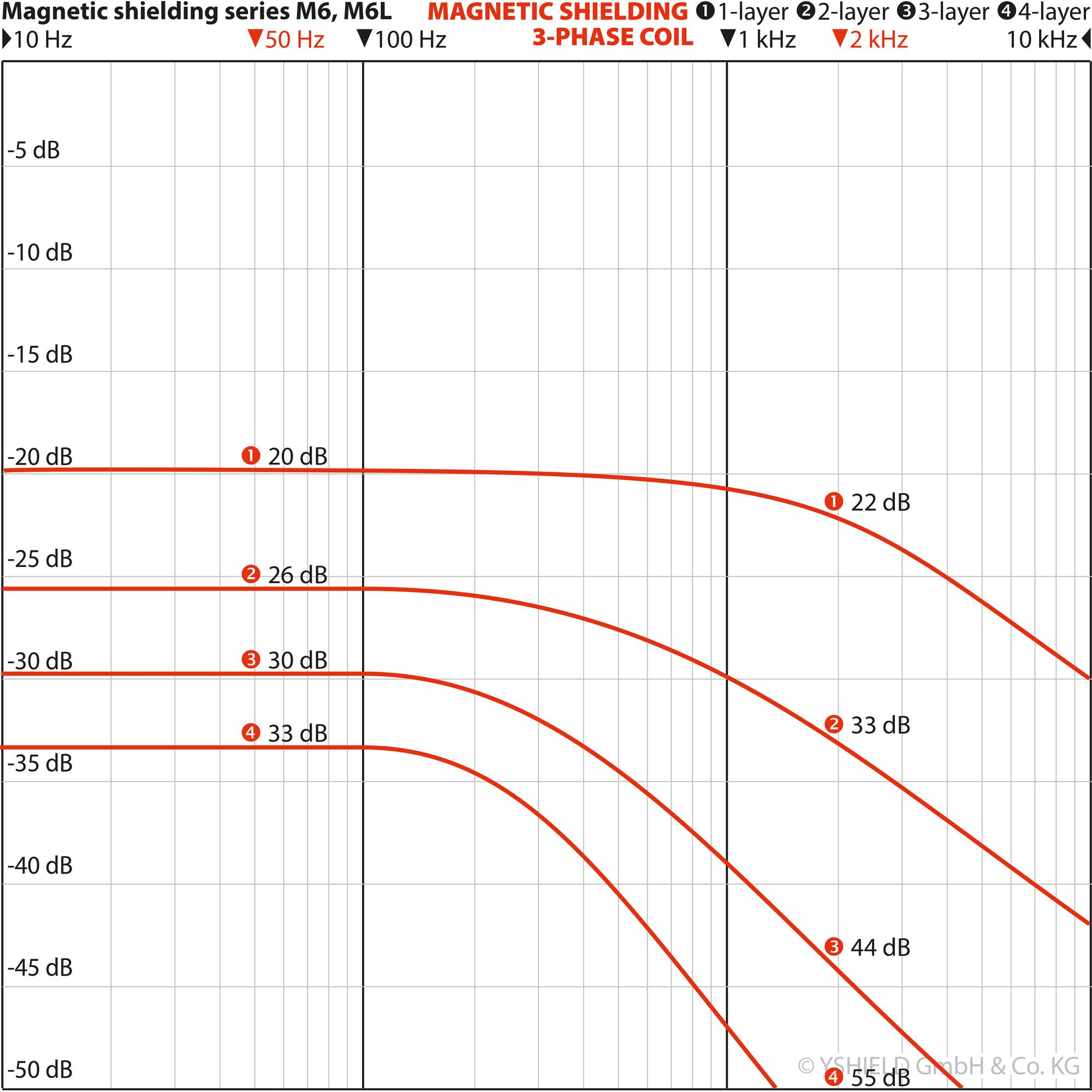

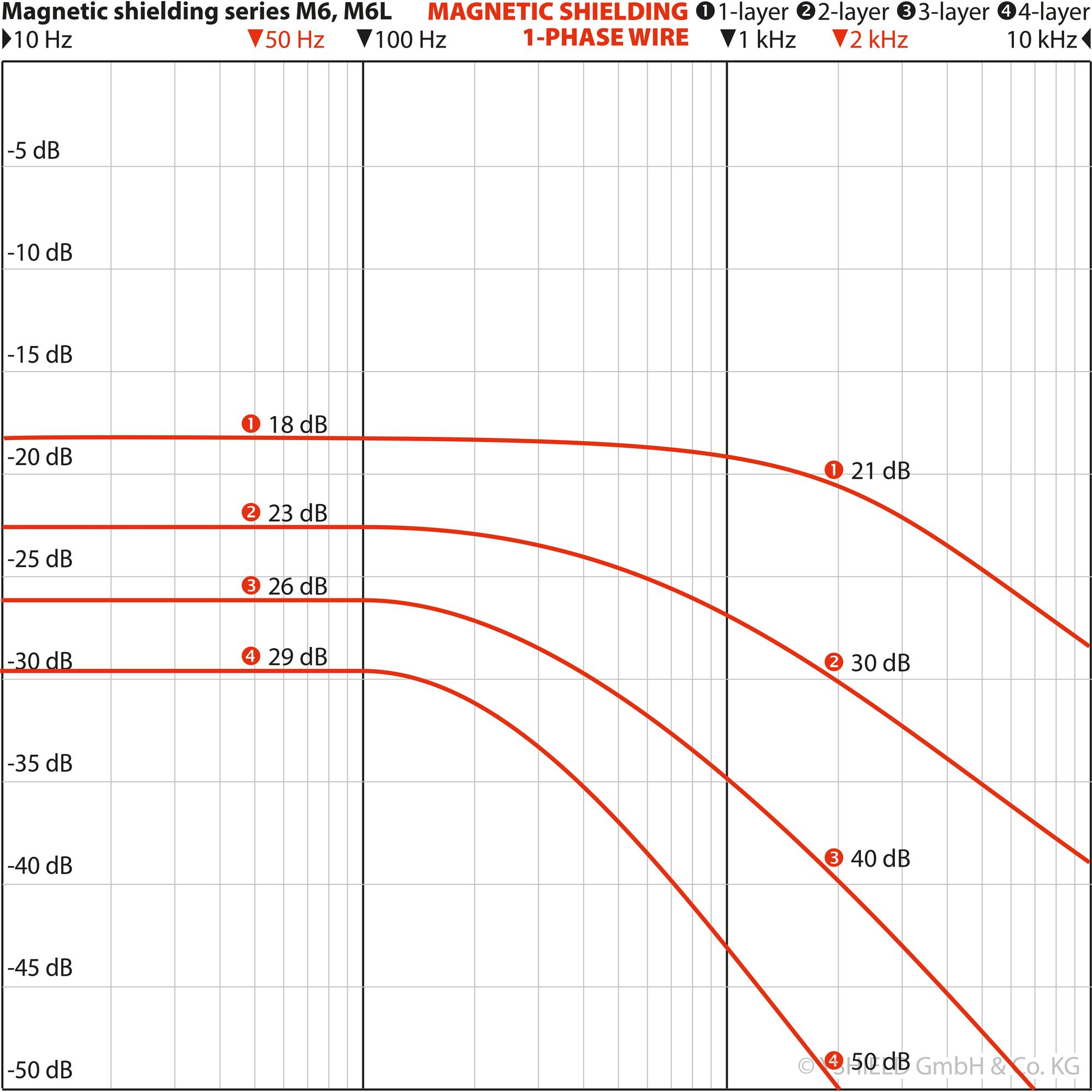

Skærmdæmpning af lavfrekvente magnetfelter ved 50 Hz
Antal lag	3-faset	1-faset
1 lag	19,5 dB (89,4 %)	17,7 dB (87 %)
2 lag	25,7 dB (94,8 %)	23,2 dB (93,1 %)
3 lag	30,2 dB (96,9 %)	26,8 dB (95,4 %)
4 lag	32,6 dB (97,7 %)	29,3 dB (96,6 %)

Statiske magnetfelter (DC, jordens magnetfelt, permanentmagneter) dæmpes svagere: fra ca. 15 % (ét lag) til 58 % (fire lag). Det fulde forløb finder du i databladet nederst.

Tekniske data

Materiale: 6-lags højpermeabel specialfolie, lamineret på begge sider (PET)
Tykkelse: 0,5 mm (0,7 mm ved overlap)
Rulle: 90 cm skærmflade (94 cm i alt), 18 meter pr. rulle
Plader: 59 x 40 cm og 80 x 55 cm (skærmflade)
Mindste bøjeradius: 20 cm
Virker fra 5 Hz og er effektiv over et bredt spænd af feltstyrker, fra svage til stærke magnetfelter

Montering og forarbejdning

M6L kan klippes med en kraftig saks, men planlæg helst monteringen, så du undgår at klippe. Skærekanterne er meget skarpe og skal straks beskyttes (fx med vævstape) – brug skæresikre handsker under arbejdet. Vær opmærksom på, at folien fungerer som dampspærre på større vægflader.

Montering sker nemmest med en elektrisk hæftepistol eller sømpistol på et egnet underlag. Skærmfladerne skal overlappe mindst 2 cm, og ved flere lag lægges banerne forskudt, så de dækker de underliggende samlinger. Skal folien limes i stedet, binder kun få lim PET-laminat – Yshield anbefaler deres PSA trykfølsomme klæber på akrylatbasis.

Jordforbindelse

M6L afskærmer magnetfelter uden jordforbindelse. Vil du også dæmpe lavfrekvente elektriske felter, skal folien jordforbindes: pladerne har et aluminiumsbånd ført ud i et hjørne, som nemt kontaktes og jordforbindes med Yshields GSX10 jordingstape. Du finder alt tilbehøret under Tilbehør til jording.

Se også den komplette varebeskrivelse fra producenten:

Læs mere om Magnetisk afskærmende film - Yshield M6L

Datablade fra Yshield (PDF)

Laboratorierapport – skærmdæmpning for M6L
Ekspertrapport – uafhængig sagkyndig vurdering

Producentens varebeskrivelse

Properties

M6L-9X is a magnetic field shielding film for shielding low frequency magnetic fields. Highly resistant with laminating film on both sides, suitable as an intermediate layer in roof or floor constructions. Single-layer processing has the best price/performance ratio, for higher magnetic flux densities, multi-layer processing is required. For this product, we have connected 6 very thin shielding foils together, because several thin layers provide better shielding than one thick sheet. It is suited for small surfaces in a domestic environment, as well as for large surfaces in construction, trade or industry. Additionally there are various application possibilities in cars, electric vehicles, vans, mobile homes, campers.

Technical data

Width: 90 cm (shielding surface); 94 cm (total product)
Length: available by the meter / 18 meter rolls
Thickness: 1 mm
Attenuation, magnetic fields (three-phase 50 Hz): single-layer 19.5 dB (89.4 %), two-layer 25.7 dB (94.8 %), three-layer 30.2 dB (96.9 %), four-layer 32.6 dB (97.7 %)
Attenuation, magnetic fields (single-phase 50 Hz): single-layer 17.7 dB (87 %), two-layer 23.2 dB (93.1 %), three-layer 26.8 dB (95.4 %), four-layer 29.3 dB (96.6 %)
Attenuation, magnetic fields (static): DC consumers, earth magnetic field, permanent magnets are shielded in a range from 15 % (single-layer) to 58 % (four-layer)
Minimum bending radius: 20 cm
For reasons of innovation, we do not declare ingredients and magnetic key figures. The high-tech material has a high initial permeability and high saturation induction from 5 Hz.

Processing

Attention: The M6L-series can be cut with high-quality scissors! The cutting edges are very sharp and need to be protected (e.g. with fabric tape) immediately after cutting! Use cut-resistant gloves during processing! We recommend planning the installation of the plates in a way that you do not have to cut them! Pay attention with larger wall spaces that the plates are a water vapour barrier.

Processing with adhesive: Only a few adhesives can bond laminating film made of PET (polyethylene terephthalate). For secure bonding, we recommend our acrylate-based PSA adhesive, which produces permanently self-adhesive layers. For wet bonding, work quickly and on small areas, then corrections can still be made. Non-absorbent substrates or multiple layers can be problematic because the solvent cannot dry out due to the vapor-tight film! With dry bonding, you have an immediate, very strong adhesion that can no longer be removed.

Application using a stapler or nailer: If the substrate is suitable, we recommend using an electric stapler or nailer. For one layer including overlap, a medium-priced electric tacker is sufficient; for two or more layers, you will need a professional nailer. The shielding surface must overlap by at least 2 cm.

Multilayer installation: Always install the plates in an offset position – the surface is to cover the overlapping underneath.

Laboratory & expert report

We have already invested in our own professional EMV laboratory years ago. We not only use it to create our laboratory screening reports but also to check each batch daily. Additionally, we have all our products checked by an independent, well-respected expert. Double checked for twice the safety. Please find the reports in the datasheets section above.
