Med dette GX-EF stik kan man etablere et jordingspunkt via en jordet EU stikkontakt af type CEE-7/4 og CEE-7/7, og derefter bruge dette jordingspunkt for at tilslutte mobile, EMF afskærmende tekstiler, som baldakiner, soveposer eller sengetøj.
Må kun bruges til jording af ikke-stationære løsninger
Denne løsning er KUN egnet til de nævnte mobile (ikke-stationære) løsninger! Løsningen må IKKE bruges til jording af stationære produkter/installationer (fx afskærmende malede vægge, net, fleece, tapet mm). Bemærk også at løsningen kun kan bruges til den type af tekstiler der kan jordforbindes (“groundable”), som fx sengetøj, sovepose eller tæppe i Steel-Gray, samt baldakiner i stoffet Silver Tulle.
Stikket passer i den mest brugte type af stikkontakter i EU, inklusive fx svenske, norske og finske stikkontakter. YSHIELD tilbyder desværre ikke en tilsvarende løsning til den danske type af stikkontakter (type K).
MEGET VIGTIGT!
Stikket kan, med forbehold, bruges i Danmark, men KUN i kombination med en såkaldt Schuko adapter.

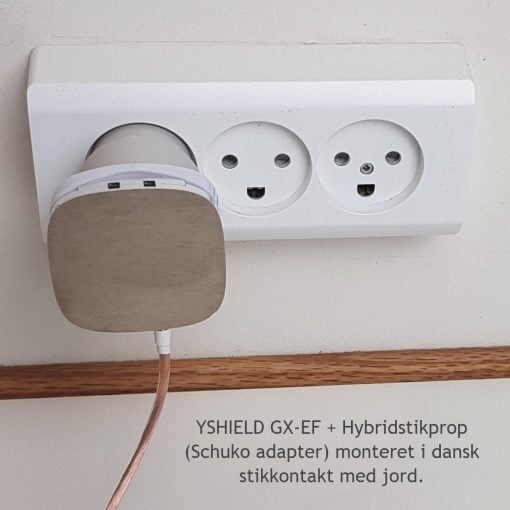

Stikket er ikke lavet til det danske system, og mangler derfor den “tredje pind” der forbinder til jordhullet i en dansk, jordet stikkontakt. Man kan godt sætte stikket direkte i en dansk stikkontakt, men dette vil være virkningsløst idet man ikke vil have kontakt til jord. Den korrekte løsning er, at bruge stikket sammen med en hybridstikprop (Schuko adapter). Schuko adapteren sørger for at jorden bliver ført videre fra stikkontaktens jordhul og over til jordhullet i GX-EF stikket. Løsningen er vist på de sidste produktbilleder.
Stikket har 4 stifthuller hvor der kan tilsluttes jordkabler. Jordkabler er ikke inkluderet. YSHIELD’s egen serie af formonterede jordkabler (GC) fås i 5 forskellige længder. Alternativt kan man bruge de medfølgende loddestifter sammen med egne kabler.
Vigtige bemærkninger:
- Til stikkontakter af type CEE-7/4 (Norge, Sverige og Finland er 100% kompatible – danske kontakter er IKKE)
- Kan, med forbehold, bruges i danske stikkontakter med jord. Dog KUN i kombination med en hybridstikprop (Schuko adapter)
- Undersøgelse af stikkontakten og installation af stikket skal foretages af en el-installatør
- El installationen skal være beskyttet med et fejlstrømsrelæ (HPFI relæ) med en udløserstrøm på maks. 30mA
Indhold:
- Jordingsstik med 4 huller for tilslutning af jordledninger
- 4 løse loddestifter
Se også den komplette varebeskrivelse fra producenten:
Læs mere om Yshield GX-EF - Stik til jordforbindelse i jordet stikkontakt
Grounding plug for portable textile products, such as canopies, sleeping bag, bedding, or earthing products. Fixed shielding products (paints, meshes, fleeces, plaster, reinforcement fabric, etc.) must not be grounded with this plug.
- Connectivity: 2 cable connections
- Scope of delivery: Grounding plug with protective cover 60x60x15 mm, all necessary screws, discs, cable lugs and a screwing tool with Torx®-Bits. Cable is not included in the scope of delivery – we recommend our pre-assembled cables GL.
Suitable in the following countries, please consider that in many countries some types are used simultaneously: Afghanistan, Albania, Algeria, American Samoa, Andorra, Armenia, Aruba, Austria, Azerbaijan, Belarus, Belgium, Benin, Bhutan, Bosnia and Herzegovina, Bulgaria, Burkina Faso, Burundi, Cameroon, Cape Verde, Chad, Comoros, Congo, Croatia, Czech Republic, Denmark, Djibouti, Egypt, Equatorial Guinea, Estonia, Ethiopia, Finland, France, French Guiana, French Polynesia, Georgia, Germany, Greece, Greenland, Guadeloupe, Guinea, Hungary, Iceland, Indonesia, Iran, Italy, Jordan, Kazakhstan, Kosovo, Kyrgyzstan, Laos, Latvia, Liberia, Libya, Lithuania, Luxembourg, Macau, Macedonia, Madagascar, Mali, Martinique, Moldova, Monaco, Mongolia, Montenegro, Morocco, Mozambique, Myanmar, Netherlands, New Caledonia, Niger, North Korea, Norway, Portugal, Romania, Russia, Senegal, Serbia, Slovakia, Slovenia, South Africa, South Korea, Spain, Suriname, Sweden, Syria, Tajikistan, Thailand, Tunisia, Turkey, Turkmenistan, Ukraine, Uruguay.
