Billig indvendig og udvendig afskærmning mod stråling
Byg afskærmning mod HF stråling og LF elektriske felter ind i husets konstruktion. Kan bruges både indvendigt og udvendigt. Under puds, i tagkonstruktioner, gibskonstruktioner, som flueskærm, løst lagt.
Montering af V4A10 Yshield trådnet
Hvis du anvender V4A10 trådnet under puds, bør du anvende en fin og organisk spartelmasse. Anvendes trådnettet under gulvbelægningen (laminat, parket, PVC-belægning eller lign.) fastgøres det med den klæber, der bruges til gulvbelægningen. Til gipskonstruktioner og i tagområdet, kan trådnettet boltes eller hæftes sammen. Reglen er: Overlap altid de enkelte elementer med mindst 5 cm.
Til jordforbindelse af trådnettet: Brug GSS25 – Ledende bånd i rustfrit stål ved at skrue den på tværs af trådnet-elementerne ind i overfladen.
Tekniske specifikationer for V4A10 trådnet
- Bredde: 90 cm
- Længde: Kan købes i metermål eller 25 m rulle
- Dæmpning: 1 lag: 40 dB, 2-lag: 55 dB
- Maskebredde: 1,0 mm
- Tråddiameter: 0,16 mm
- Materialetykkelse: 0,32 mm
- Åbent område: 70 %
- Vægt: 260 g/m².
- Farve: Sølv.
- Brandsikkert materiale, A1 iht. DIN 4102:1994.
- Overfladeledningsevne: 0,1 Ohm (kvadratmodstand)
Bestilte metervarer kan ikke returneres
Den viste pris er pr. løbende meter. Du bestiller fx 2 meter ved at lægge 2 stk i kurven. Materialet sælges i hele meter og klippes til din ønskede længde. Bestilte varer kan derfor ikke returneres.
Skal jordforbindes
Dette produkt har en elektrisk ledende overflade, og skal derfor jordforbindes . Når materialet er jordet, vil det skærme mod lavfrekvente elektriske felter (LF) som kommer fra ledninger og elinstallationer der er placeret bag materialet. Find passende tilbehør til jording.
Afskærmning af HF & LF
Dette produkt afskærmer højfrekvente elektromagnetiske felter (HF). Med mindre andet er angivet, gælder de angivne dB-værdier for 1 GHz. Yshield har testet alle produkter på frekvenser fra 600 MHz til 40 GHz i henhold til standarderne ASTM D4935-10 eller IEEE Std 299-2006.
Hvis produktet bliver jordforbundet, afskærmer det også lavfrekvente elektriske felter (LF).
Laboratorie- og ekspertrapport om afskærmningsdæmpning op til 40 GHz
Yshield har for år tilbage investeret i deres eget professionelle EMV-laboratorium. De bruger laboratoriet både til at lave laboratoriescreeningsrapporter, men også til at kontrollere hver batch dagligt. Derudover får Yshield alle deres produkter kontrolleret af en uafhængig, respekteret ekspert. Dobbelttjekket for dobbelt sikkerhed. Find rapporterne under Katalog og datablade.
Dæmpning af 5G
I Danmark bruger Telenetværk følgende frekvenser til 5G: 0,7 GHz, 1,8 GHz og 3,5 GHz og 26 GHz. 26 GHz blev først anvendt af TDC's netværk i slutningen af 2021. (Kilde 5g-netværk.dk)

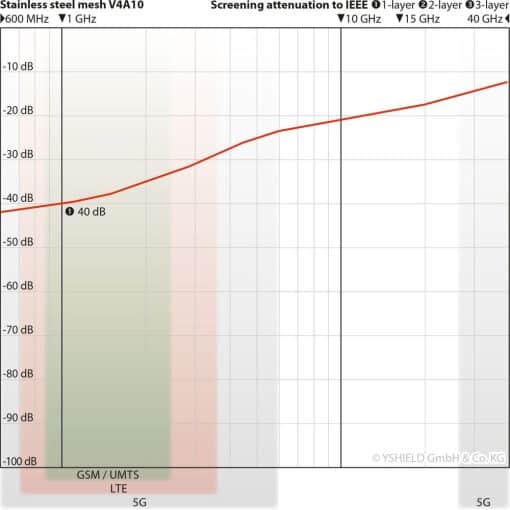

Dæmpningen som er angivet for vores produkter, er den dæmpning der er ved 1 GHz. Hvis du vil se hvor meget produktet dæmper 5G-frekvenser, skal du se i dæmpningskurven som er i blandt produktbillederne. De to grå søjler i diagrammet viser 5G-frekvensspektrene FR1 (600 MHz – 6GHz) og FR2 (24 GHz – 40 GHz).
Venligst se producentens engelske varebeskrivelse herunder.
Læs mere om V4A10 Yshield trådnet mod stråling
Properties

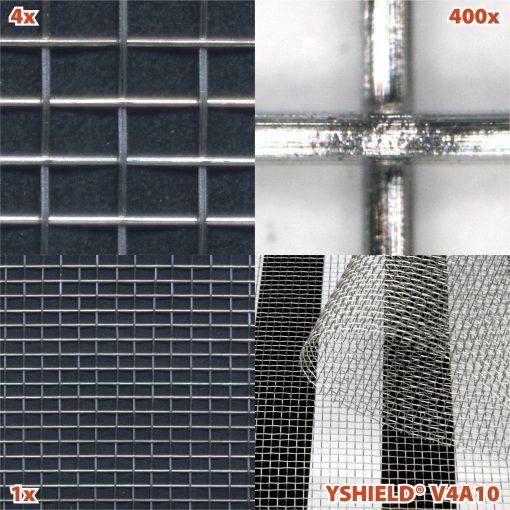

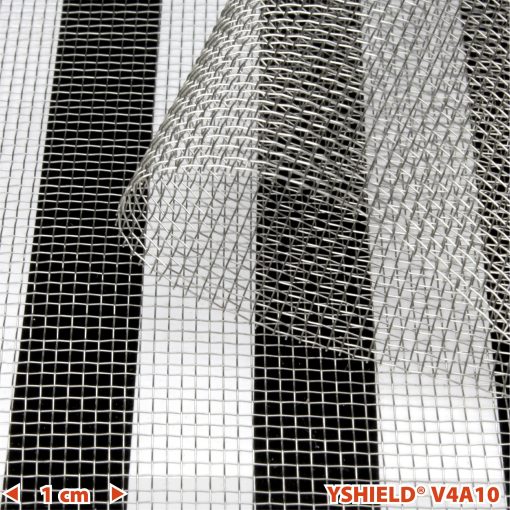

V4A10 is a finely woven, noncorrosive stainless-steel mesh for the protection against high-frequency radiation (HF) and low-frequency electric fields (LF). V4A (AISI 316) is resistant against water, water vapor, air humidity, mild acids and in coastal areas against salty seawater!
Application
Typical application for the interior and exterior under-plaster in upgraded insulations, in roof areas, at drywall constructions, as flyscreen, for loosely laid, etc.
Processing
In case processing the V4A10 under plaster you should work with a preferably fine and organic filler. Under the floor covering (laminate, parquet, PVC coating, etc.) the V4A10 is being fixed with the adhesive used for the floor covering. For drywall construction and in roof area the mesh elements can be bolt or stapled together. The rule is: Always overlapp the single elements at least 5 cm. For grounding use the perforated stainless steel tape GSS25 by screwing it right across the elements into the surface.
Technical data
- Width: 90 cm
- Length: 25 m roll / by the meter
- Attenuation: 40 dB, two-layer 55 dB
- Mesh width: 1.0 mm
- Wire diameter: 0.16 mm
- Material thickness: 0.32 mm
- Open area: 70 %
- Weight: 260 g/m².
- Color: Silver.
- Fire-proof material, A1 according DIN 4102:1994.
- Surface conductivity: 0.1 Ohm (square resistance)
Grounding
This product with an electrically conductive surface has to be integrated into the functional-equipotential bonding (FEB). Please find suitable grounding accessories under “Grounding”.
Shielding attenuation HF & LF
This product shields high frequency electromagnetic fields (HF). Unless otherwise stated, the indicated dB-values apply to 1 GHz. Measurement from 600 MHz to 40 GHz according to standards ASTM D4935-10 or IEEE Std 299-2006.
This product with an electrically conductive surface shields low-frequency alternating electric fields (LF).
Laboratory & expert report of shielding attenuation up to 40 GHz
We have already invested in our own professional EMV laboratory years ago. We not only use it to create our laboratory screening reports but also to check each batch daily. Additionally, we have all our products checked by an independent, well-respected expert. Double checked for twice the safety. Please find the reports above at the downloads.
