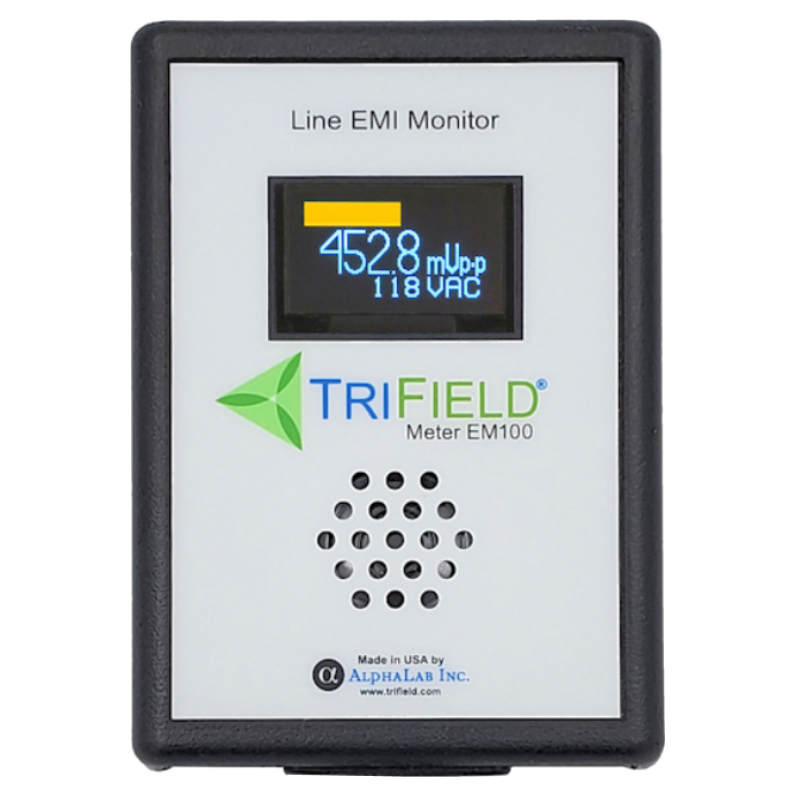

Trifield® EM100 Line EMI Monitor, Måler til “beskidt strøm” (Dirty Electricity)

Mål og hør beskidt strøm med Trifield® EM100 Line EMI Monitor

Beskidt strøm (Dirty Electricity) er de højfrekvente støjsignaler, der “rider” oven på den almindelige 50 Hz-strøm i dit el-net. Moderne elektronik – fx switch-mode-strømforsyninger, lysdæmpere, ladestandere til elbiler og solcelleinvertere – skaber konstant støj på ledningerne, og den breder sig gennem hele husets el-installation. Det kan du ikke se, men det belaster både din elektronik og din krop. Dirty electricity er en stressfaktor for levende systemer, og for personer med EHS (elektromagnetisk hypersensitivitet) er belastningen ofte meget tydelig. Læs mere om beskidt strøm her.

Med Trifield EM100 Line EMI Monitor kan du måle støjen i millivolt (mVp-p), og – det er det særlige ved netop denne måler – du kan høre støjen gennem en indbygget højttaler. Den kombination af tal og lyd gør fænomenet langt mere håndgribeligt, end et tal alene nogensinde kan.

Særligt værdifuld for hi-fi og audiofili

Beskidt strøm oversættes direkte til hørbar brummen, hvislen og et højere støjgulv i et lydanlæg. Selv dyre komponenter – forforstærkere, DAC’er, hovedtelefonforstærkere – bliver begrænset af strømkvaliteten. En computer, en lysdæmper eller en solcelleinverter i samme hus kan forurene den strøm, dit lydanlæg trækker på, og resultatet er et højere støjgulv og mindre mellemrum mellem noderne.

Trifield EM100 er værktøjet til at gøre noget ved det: Du kan måle ved hver stikkontakt, identificere de værste støjkilder og dokumentere forbedringen, når du sætter et filter mod beskidt strøm i. Støjen falder hørbart, når filtret dæmper den elektriske “forurening”.

Sådan virker den

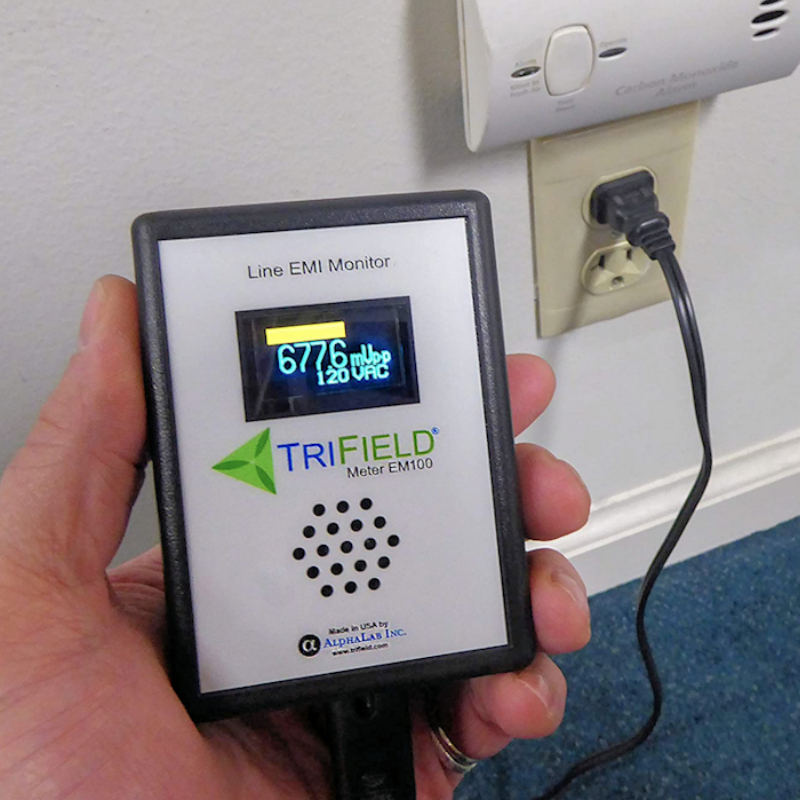

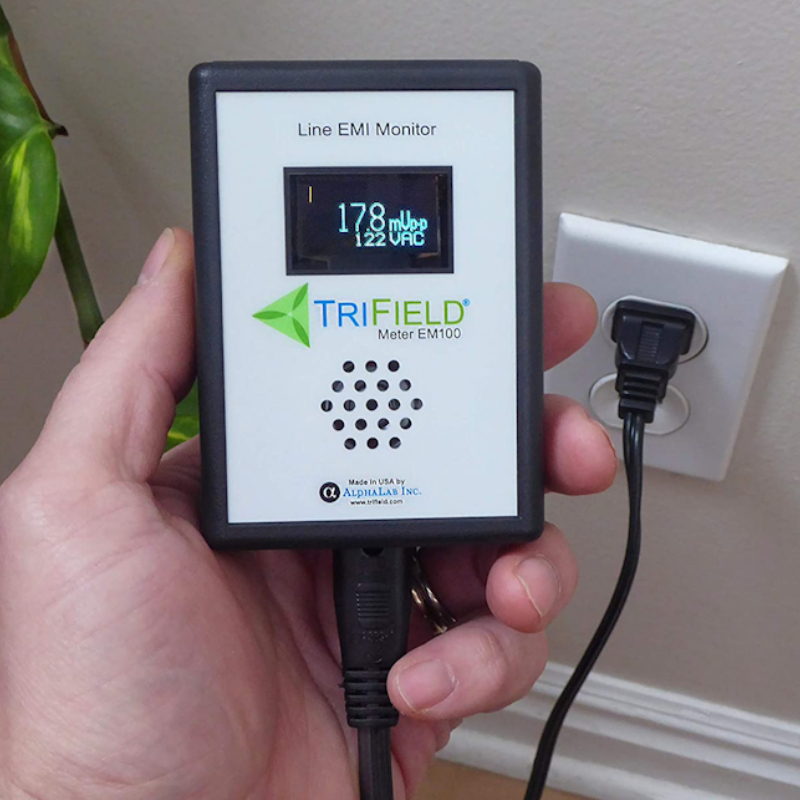

Sæt måleren i en stikkontakt. Displayet viser et tal mellem 0,1 og 1999,9 mVp-p – det er niveauet af højfrekvent støj på den målte kreds i frekvensområdet 10 kHz – 10 MHz. Samtidig afspiller den indbyggede højttaler en amplitude-demoduleret gengivelse af støjen, så du kan høre forskellen mellem et roligt og et belastet el-net.

Lydsignalet har en stor pædagogisk værdi: Når du monterer et filter og hører støjen falde, er det en umiddelbar bekræftelse på, at foranstaltningen virker. Tallene på displayet understøtter oplevelsen, ikke omvendt.

Hvad viser tallet?

Producenten AlphaLab anbefaler under 50 mVp-p som “lavt støjniveau”. I praksis er moderne hjem med mange elektroniske apparater ofte betydeligt højere. Bygningsbiologer finder typisk værdier fra 200 til over 2000 i almindelige hjem og anser under 100 som et realistisk mål efter gennemført reduktion.

Vores egen erfaring fra danske hjem: sjældent under 100-150 før reduktion. Med aktive solceller eller ladere til elbil kan måleren toppe ud. Ved at reducere støjkilder, hvor det er muligt, og i kombination med filtre kan man nå helt ned til tocifrede værdier i de rum, der betyder mest. På Q Livings kontor har vi – i kombination med Polier ProStop65 – fået den ned under 25 mVp-p.

Konklusion: Målet er så lavt som muligt. Hvis dit display viser 500, 1000 eller 1500 mVp-p, har du helt sikkert arbejde at gøre.

Sådan bruger du måleren

1. Gå boligen igennem. Sæt måleren i stikkontakter i de rum, hvor I opholder jer mest – soveværelse, stue, hjemmekontor, hi-fi-setup. Notér aflæsningerne. Det tegner et kort over, hvor den værste støj er.
2. Identificér kilder. Sluk enheder én ad gangen, og hold øje med displayet (og lyden). Lysdæmpere, varmepumper, induktionskomfurer, switch-mode-strømforsyninger og solcelleinvertere er typiske skurke.
3. Mål før og efter filter. Sæt et Polier Panda filter i, notér den nye aflæsning, tag filtret ud igen og sammenlign. Du ser præcis, hvor meget filtret fjerner på det specifikke sted.

Q Livings tilgang: reducér ved kilden først

Måleren er ikke en løsning i sig selv – det er et diagnoseværktøj. Vores tilgang til alle EMF-udfordringer, inklusive beskidt strøm, er at gå efter årsagen først:

1. Fjern eller udskift støjkilder, hvor det er muligt. Hvis støjen ikke primært skabes i din bolig, men kommer ind via elnettet, så se punkt 2.
2. Reducér på hele forsyningen med et kraftigt filter som Polier ProStop65 på hovedforsyningen – det fjerner meget af støjen, før den når ind i din bolig.
3. Filtrér ved brugspunktet med Polier Panda plug-in filtre dér, hvor støjkilder ikke kan fjernes, og hvor folk opholder sig mest.
4. Mål effekten af hvert trin med Trifield EM100. Uden måling bliver det gætværk.

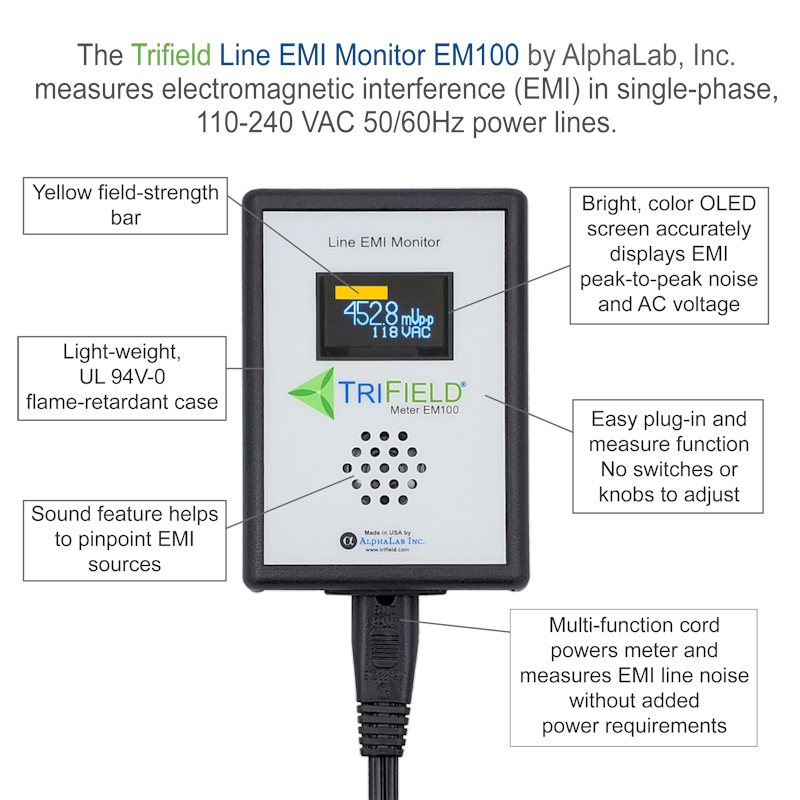

Tekniske specifikationer

• Måleenhed: millivolt peak-to-peak (mVp-p), AC, differentiel
• Måleområde: 0,1 – 1999,9 mVp-p
• Opløsning: 0,1 mVp-p
• Frekvensområde: 10 kHz – 10 MHz
• Nøjagtighed: ±8 % fra 20 kHz – 2 MHz; inden for faktor 2 fra 10 kHz – 10 MHz
• Display: Digital aflæsning + visuel signalstyrkebjælke
• Lyd: Indbygget højttaler med amplitude-demoduleret støj (altid aktiv, mens måleren er tilsluttet)
• Driftsspænding: 85 – 300 VAC, 50/60 Hz (virker på dansk 230 V)
• Strøm: Trækkes direkte fra stikkontakten – intet batteri
• Mål: 132 × 91 × 41 mm
• Vægt: ca. 225 g (måleren alene); 280 g inkl. emballage
• Fabrikant: AlphaLab Inc. (USA) under brandet Trifield
• Mærkning: CE, ROHS
• Modelbetegnelser: EM100, PLM (Power Line Meter), Line EMI Meter

Godt at vide

• Højttaleren kan ikke slukkes. Den er altid aktiv, mens måleren er i stikket. Tag den ud af kontakten, når du ikke aktivt måler.
• Nogle “audio-grade” strømfiltre reducerer ikke nødvendigvis beskidt strøm. Trifield EM100 lader dig verificere, hvad dit udstyr faktisk gør – nogle gange opdager man, at det dyre netfilter ikke gør det, man troede.
• Måleren tager ikke selv skade i danske stikkontakter. Den drives af spændingen og virker på 85-300 V. Selve målingen sker mellem L og N, ikke mod jord.

Vil du sammenligne med Stetzerizer Microsurge Meter? Se Stetzerizer Microsurge Meter – det klassiske alternativ med Graham-Stetzer enheder (GS Units), et enhedssystem, der bruges i den offentliggjorte forskning på området. De to målere måler med forskellige enheder og forskellig frekvensvægtning og kan ikke omregnes direkte – men begge er gode værktøjer til at arbejde med beskidt strøm.
