Tynd magnetisk afskærmningsfilm i 2 lag – lamineret og smidig
Magnetfelter fra strøm (50 Hz) går gennem næsten alt, også vægge og gulve. De kan ikke holdes ude på samme måde som højfrekvent stråling, men de kan ledes udenom: en højpermeabel film samler feltlinjerne og fører dem uden om det område, du vil beskytte. Det er det, M2L gør.

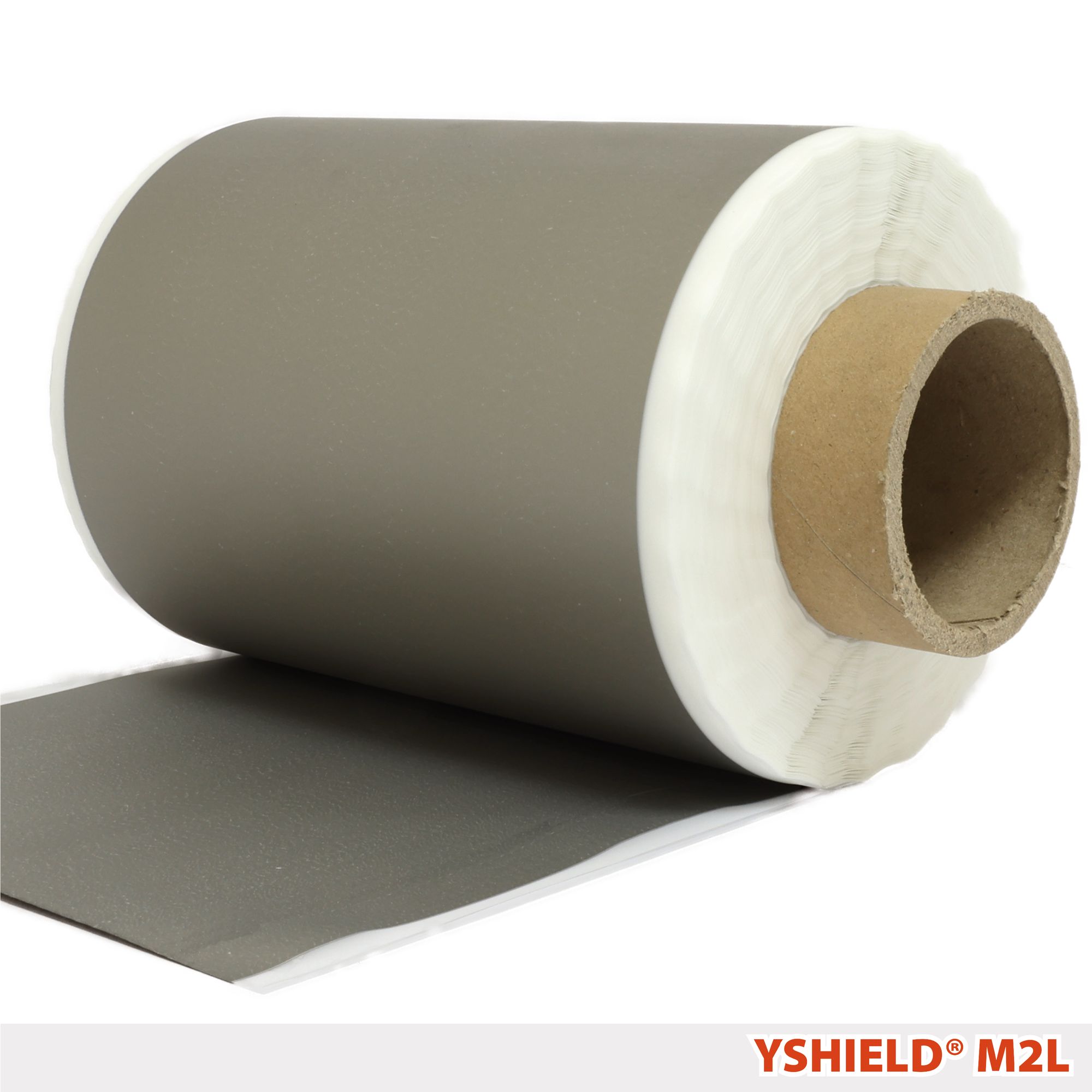

M2L består af to meget tynde lag magnetisk folie, lamineret med plastfilm (PET) på begge sider. Den er kun 0,12 mm tyk og kan bukkes helt ned til en radius på 1 cm, så den kan følge kanter, hjørner og buede flader. Lamineringen gør den meget modstandsdygtig, og Yshield anbefaler den også som mellemlag i tag- og gulvkonstruktioner.
M2L, M2A eller M6L – hvilken skal du vælge?
- M2L: når det kun handler om magnetfelter, og du vil have en tynd og robust film, der kan bukkes skarpt.
- M2A: den samme film, men med en overflade af aluminium, der også afskærmer højfrekvent stråling fra fx mobilnet og wifi.
- M6L: seks lag i stedet for to og ca. 7 dB mere dæmpning pr. lag. Til kraftigere magnetfelter og større flader, men den er stivere (mindste bøjeradius 20 cm).
Filmen bruges typisk ved eltavler og teknikskabe, solcelleanlæg, ladebokse og husbatterier samt i elbiler, varevogne og autocampere.
Skærmdæmpning

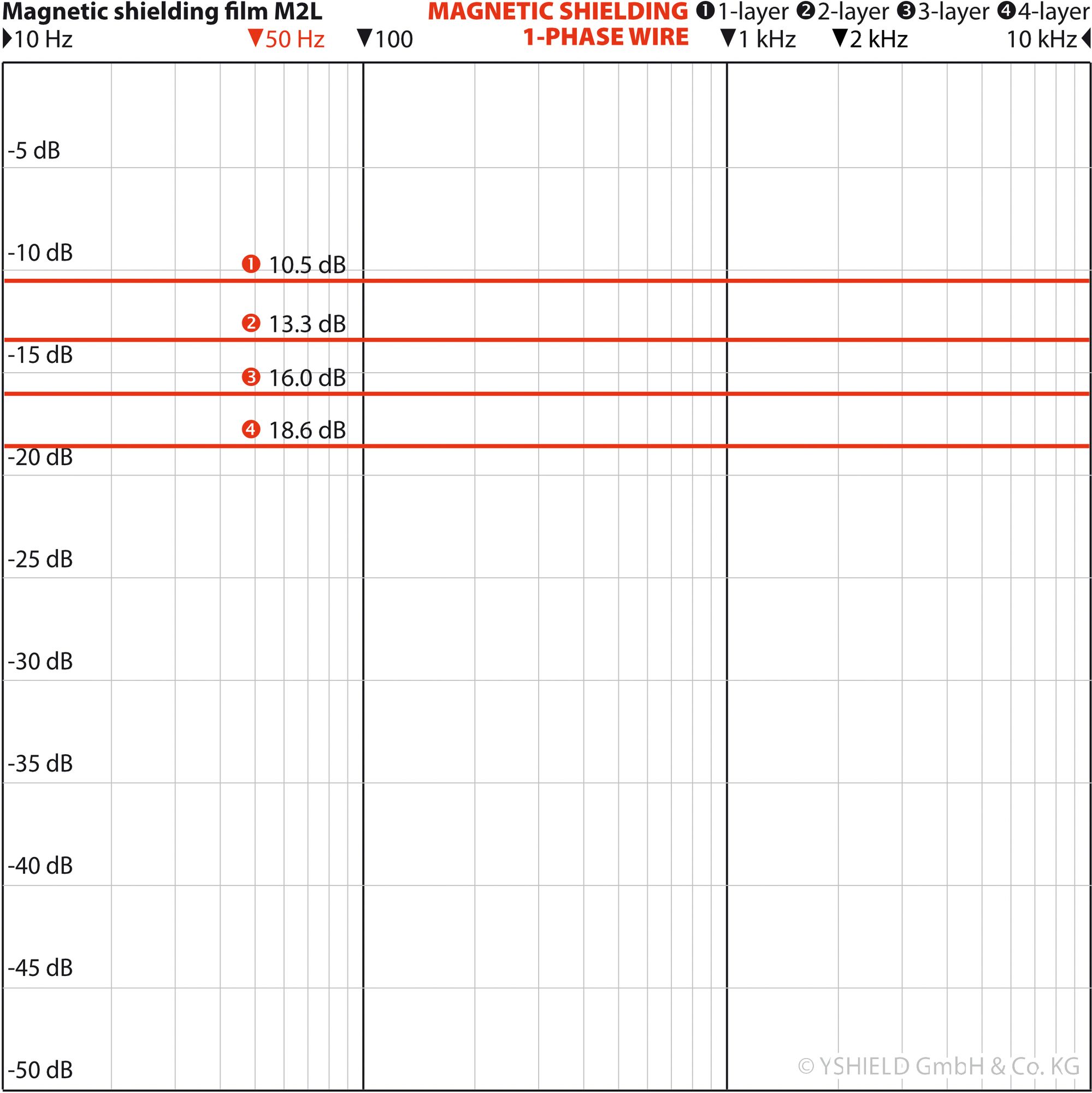

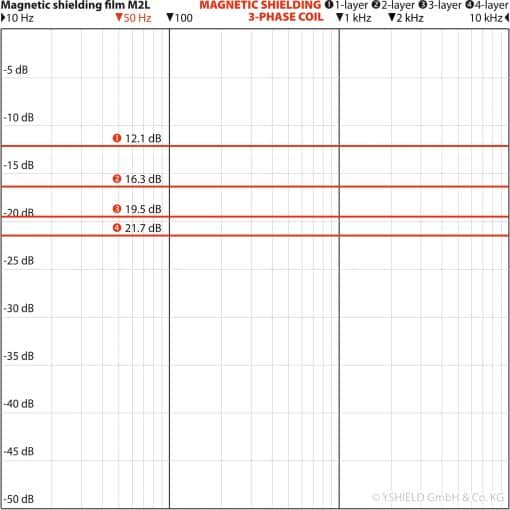

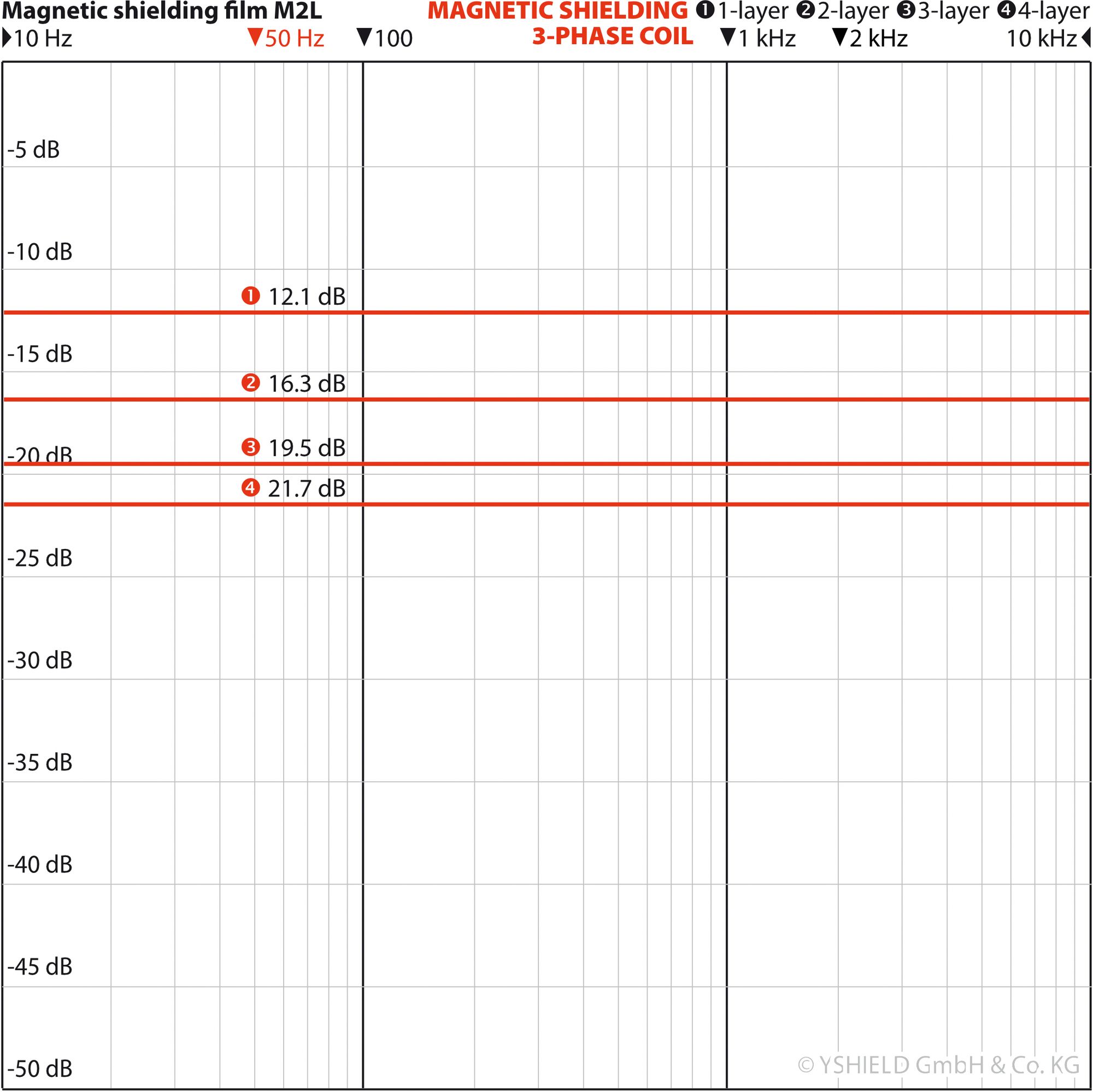

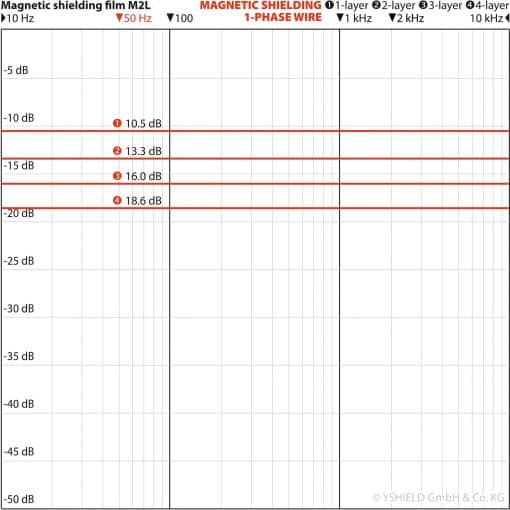

Hvor meget filmen dæmper, afhænger af, hvor mange lag du lægger. Bemærk, at dB ikke betyder det samme som ved højfrekvent stråling: For magnetfelter svarer 12,1 dB til, at feltet bliver ca. 75 % svagere. Tabellen viser Yshields målinger ved 50 Hz (se Dokumentation og datablade):
| Antal lag | 3-faset | 1-faset |
|---|---|---|
| 1 lag | 12,1 dB (75,1 %) | 10,5 dB (70,1 %) |
| 2 lag | 16,3 dB (84,7 %) | 13,3 dB (78,3 %) |
| 3 lag | 19,5 dB (89,4 %) | 16,0 dB (84,1 %) |
| 4 lag | 21,7 dB (91,8 %) | 18,6 dB (88,2 %) |
Statiske magnetfelter (fra jævnstrøm, jordens magnetfelt og permanente magneter) dæmpes kun mærkbart med rigtig mange lag. Mål gerne magnetfeltet før og efter med en måler, så du kan se, hvad afskærmningen gør i netop din situation.
Vigtigt at vide
Jordforbindelse. Afskærmningen af magnetfelter virker uden jordforbindelse. Men folien inde i filmen er elektrisk ledende, og Yshield skriver, at M2L skal jordforbindes, så den ikke fører elektriske felter videre fra fx en elinstallation.
På større vægflader skal du være opmærksom på, at filmen er en dampspærre.
Det skal du også bruge

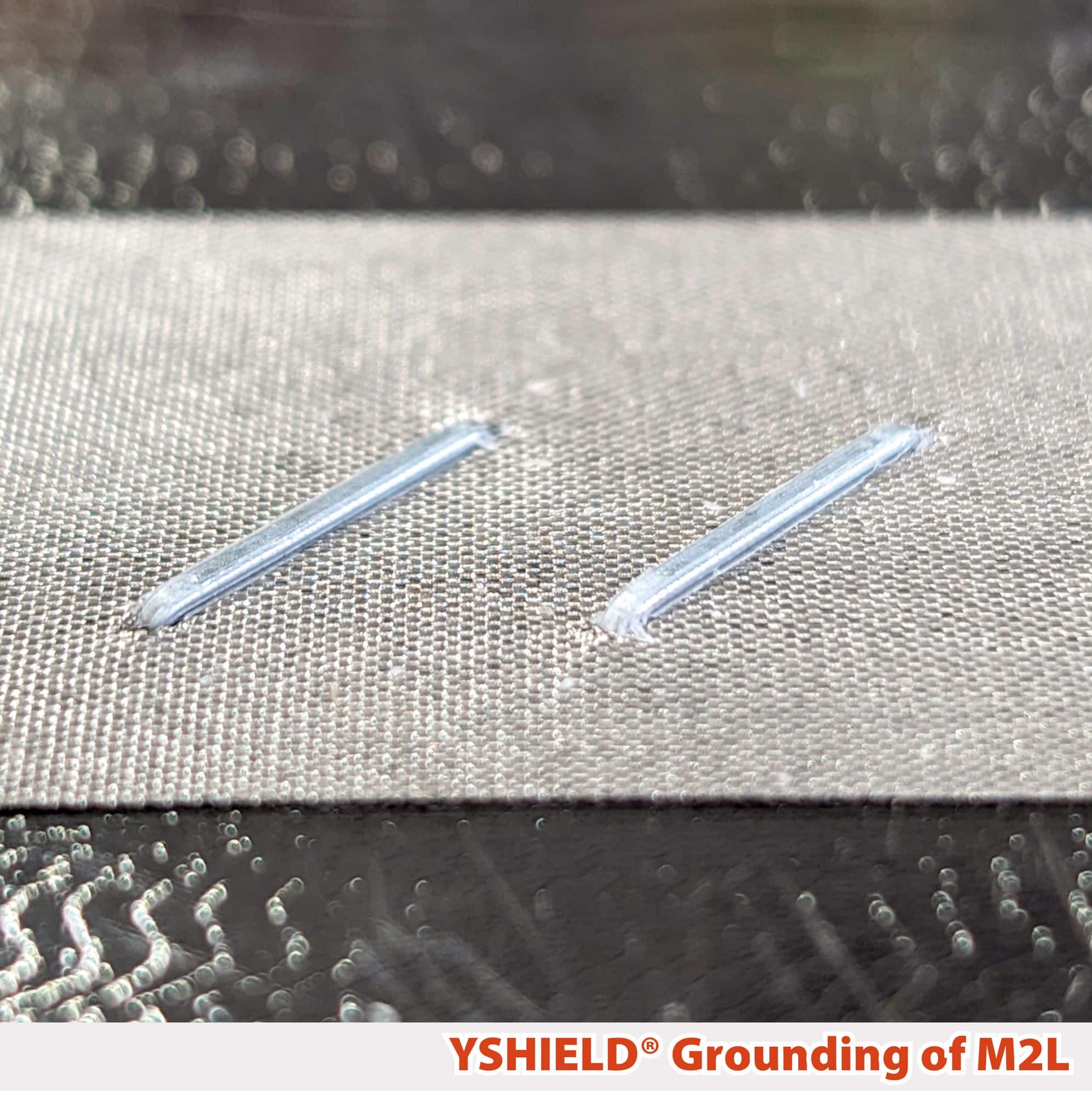

Jordforbindelsen gøres med GSX10 jordingstape: sæt tapen på filmen, og hæft eller søm igennem den, så klammerne eller sømmene får kontakt til både film og tape. Du finder alt tilbehøret under Tilbehør til jording.
Specifikationer
| Materiale | 2 lag højpermeabel magnetisk folie, lamineret med PET på begge sider |
| Bredde | 21 cm skærmflade (23 cm i alt) |
| Tykkelse | 0,12 mm |
| Salg | Pr. løbende meter (skåret fra 100 m-ruller) |
| Mindste bøjeradius | 10 mm |
| Frekvensområde | Virker fra 5 Hz til 100 kHz |
| Selvklæbende | Nej |
Brug og pleje
M2L kan klippes med en god saks. Skærekanterne er meget skarpe, så beskyt dem straks med tape, og brug skæresikre handsker under arbejdet.

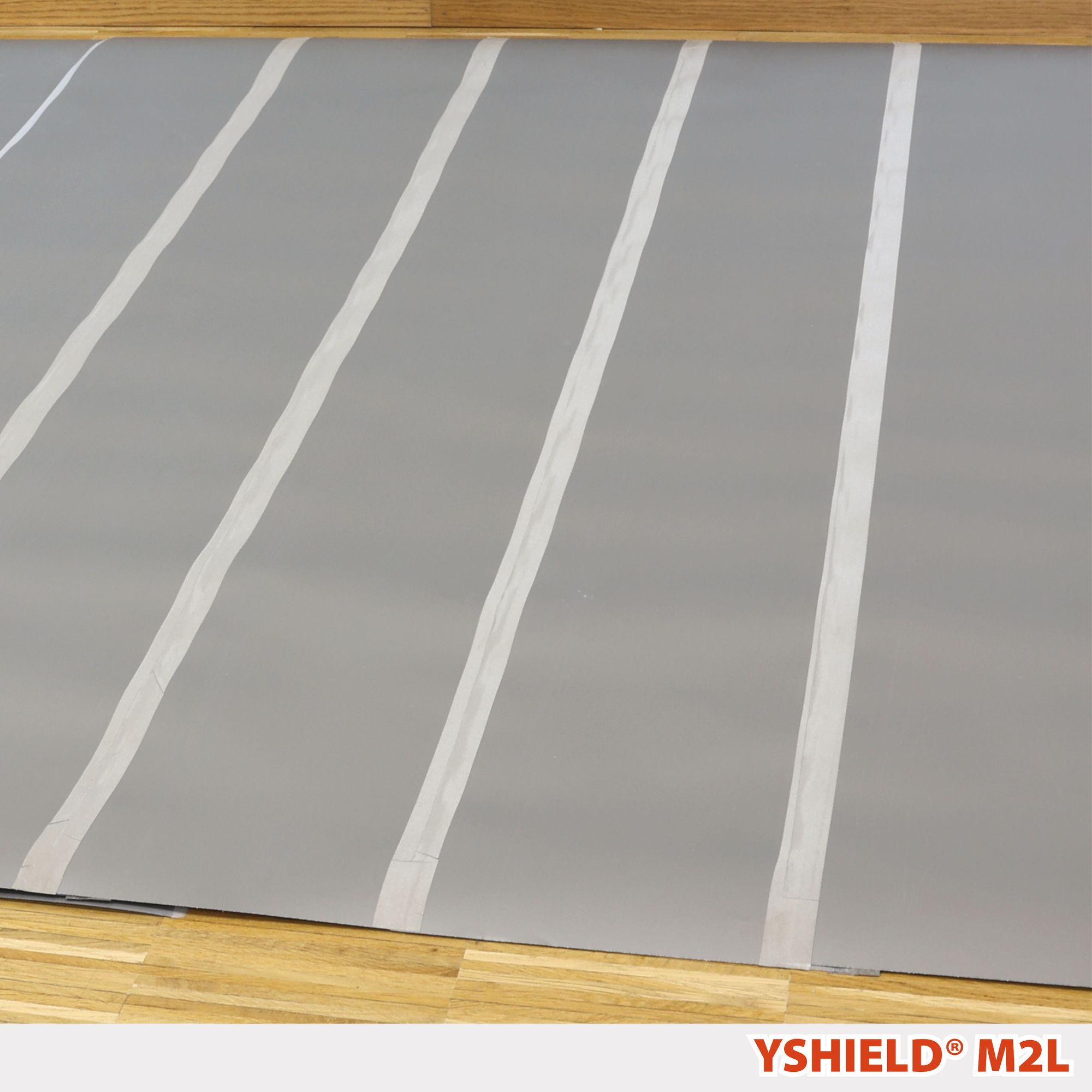

Filmen er ikke selvklæbende. Den monteres nemmest med en elektrisk hæftepistol på et egnet underlag. Skal den limes, er der kun få typer lim, der binder på PET-laminat – Yshield anbefaler deres PSA trykfølsomme klæber. Banerne skal overlappe mindst 2 cm, og ved flere lag lægges de forskudt, så de dækker samlingerne nedenunder.
