Magnetisk og HF-afskærmende film | Yshield M2A 2-lags, aluminium | Pr. meter (21 cm bred)
89 kr.
Tynd film mod magnetfelter og højfrekvent stråling – i én bane
Magnetfelter fra strøm (50 Hz) går gennem næsten alt, også vægge og gulve. De kan ikke holdes ude på samme måde som højfrekvent stråling, men de kan ledes udenom: en højpermeabel film samler feltlinjerne og fører dem uden om det område, du vil beskytte.

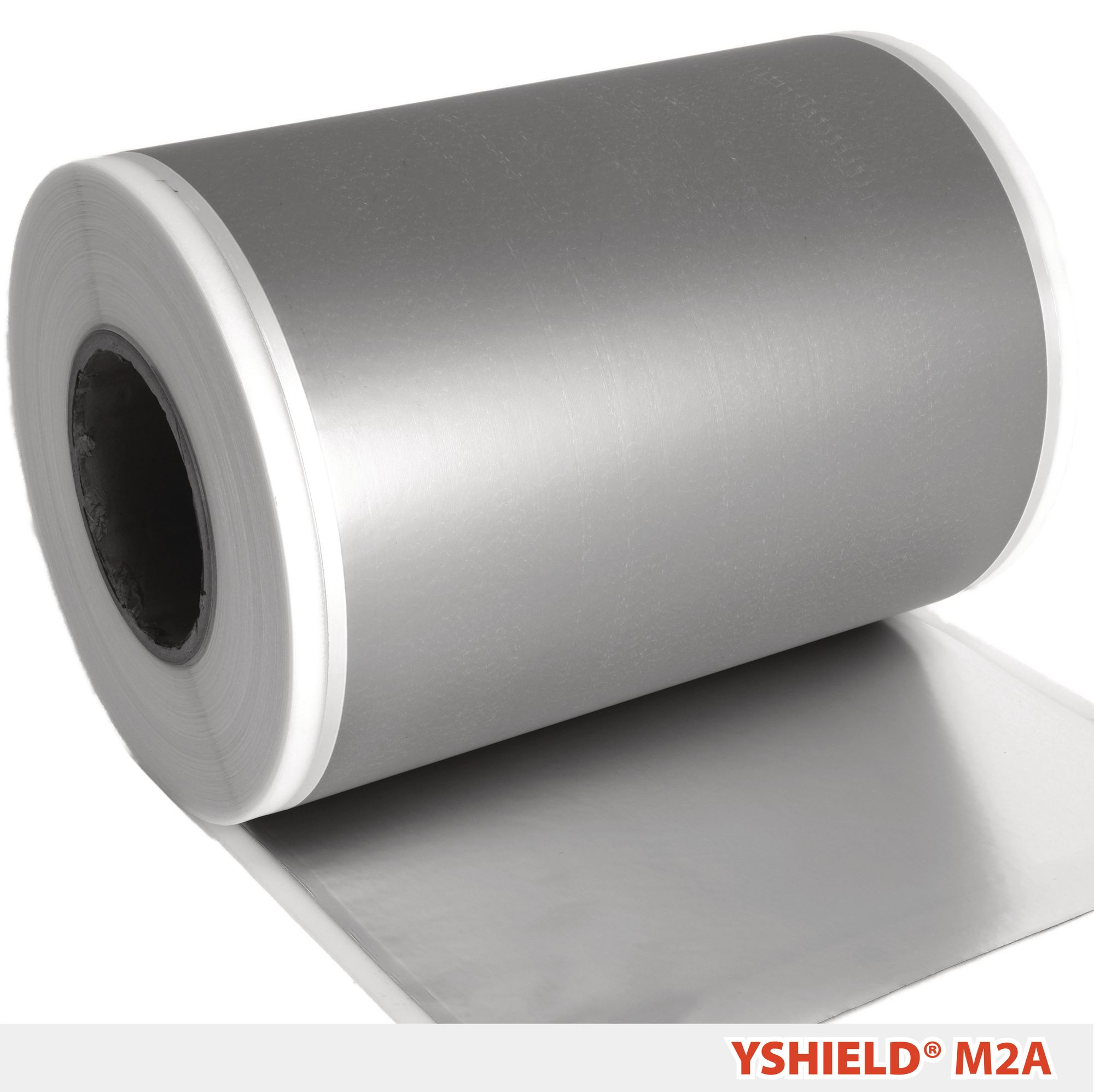

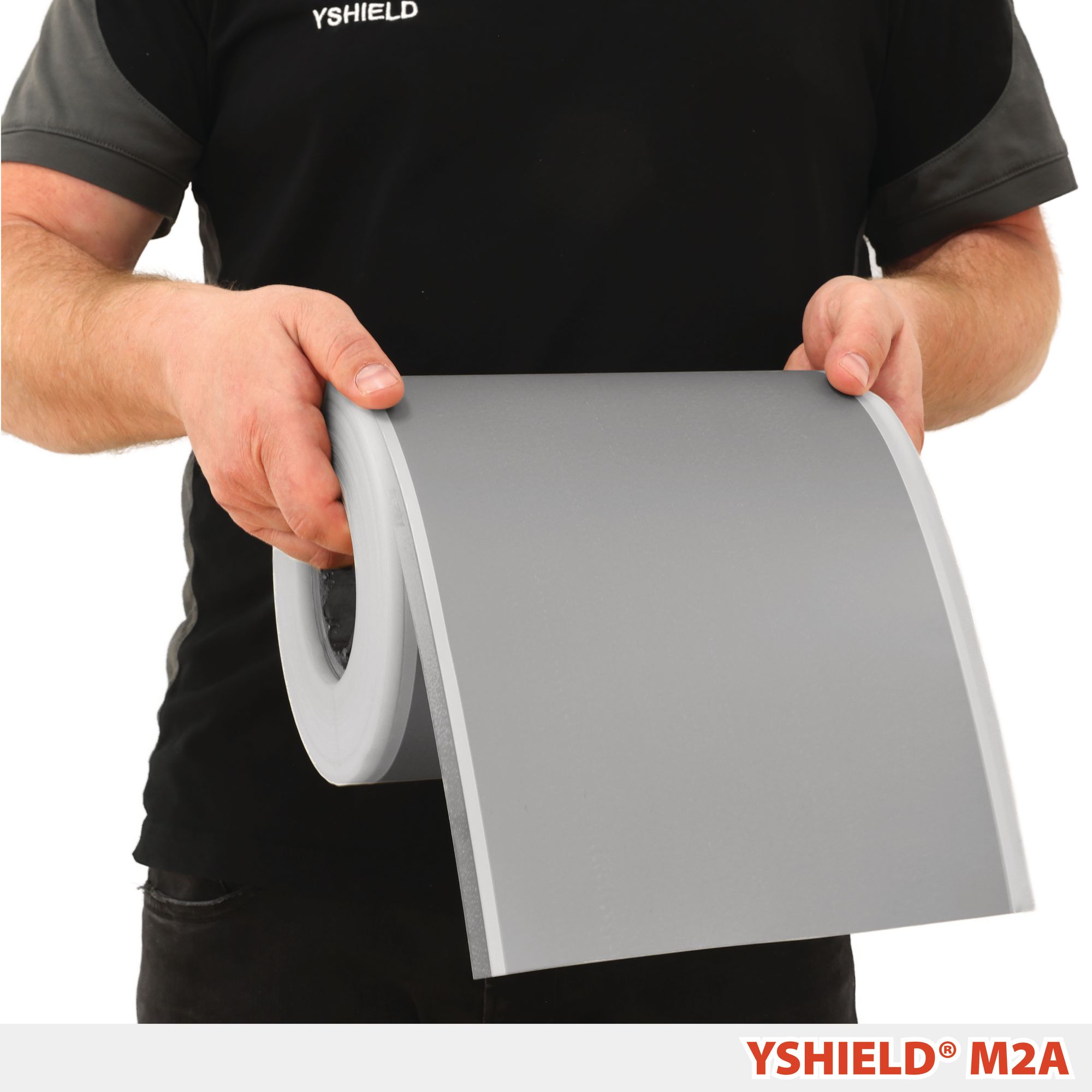

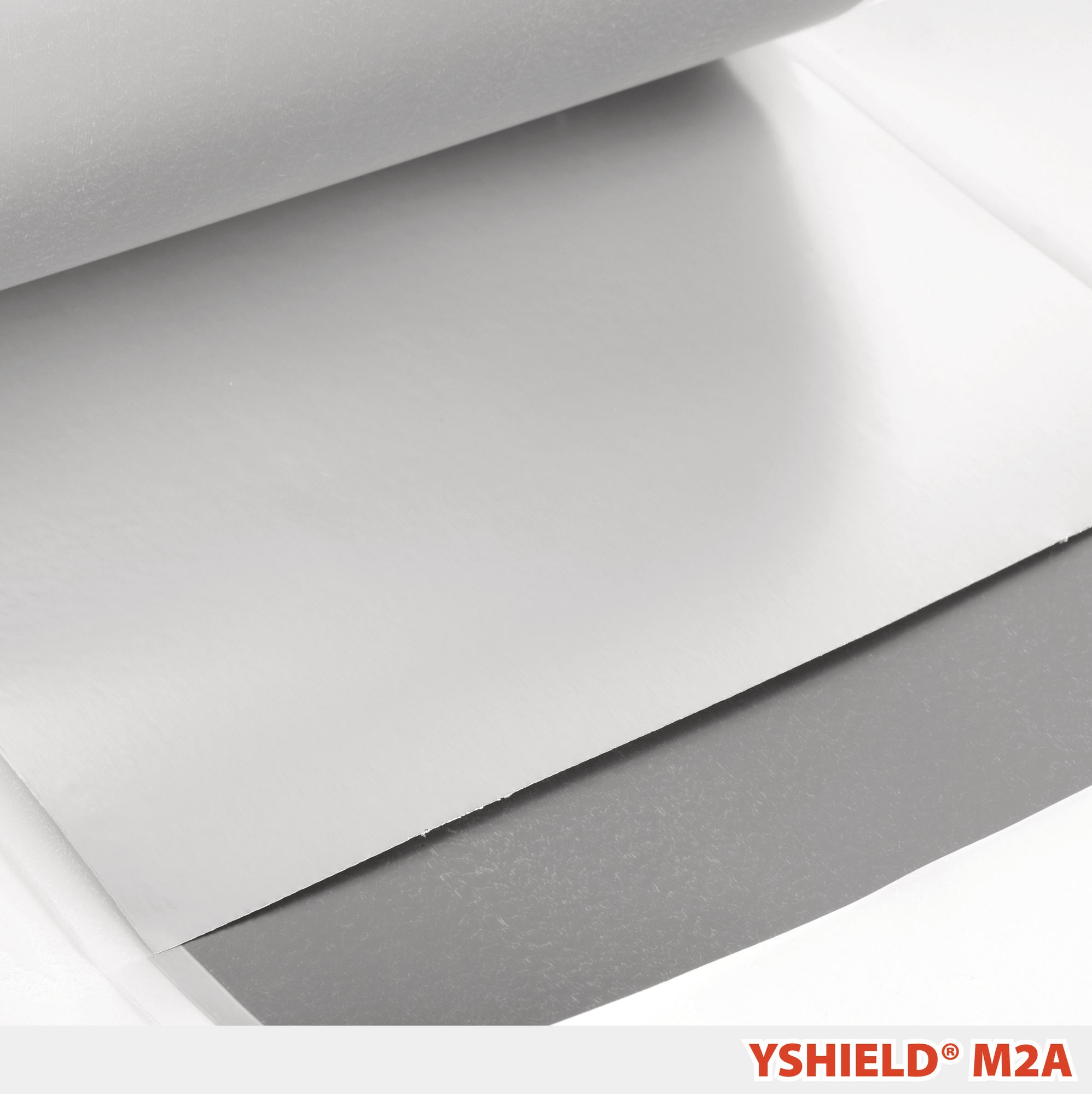

M2A består af to meget tynde lag magnetisk folie med en aluminiumsoverflade og laminat (PET) på undersiden. Aluminiummet giver filmen en ekstra egenskab: Den afskærmer også højfrekvent stråling. Så med én bane dækker du begge dele. Filmen er kun 0,12 mm tyk og kan bukkes helt ned til en radius på 1 cm.
M2A, M2L eller M6L – hvilken skal du vælge?
- M2A: når du vil dæmpe både magnetfelter og højfrekvent stråling på samme flade.
- M2L: den samme magnetiske film uden aluminium, lamineret på begge sider og mere robust. Til magnetfelter alene.
- M6L: seks lag i stedet for to og ca. 7 dB mere dæmpning pr. lag. Til kraftigere magnetfelter og større flader, men uden højfrekvent afskærmning, og den er stivere (mindste bøjeradius 20 cm).
Filmen bruges typisk ved eltavler og teknikskabe, solcelleanlæg, ladebokse og husbatterier samt i elbiler, varevogne og autocampere.
Skærmdæmpning af magnetfelter

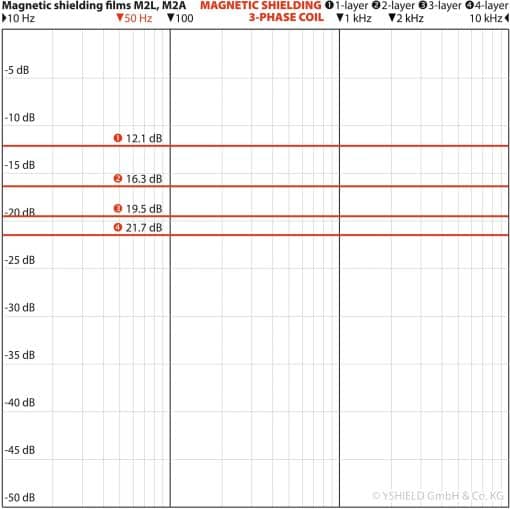

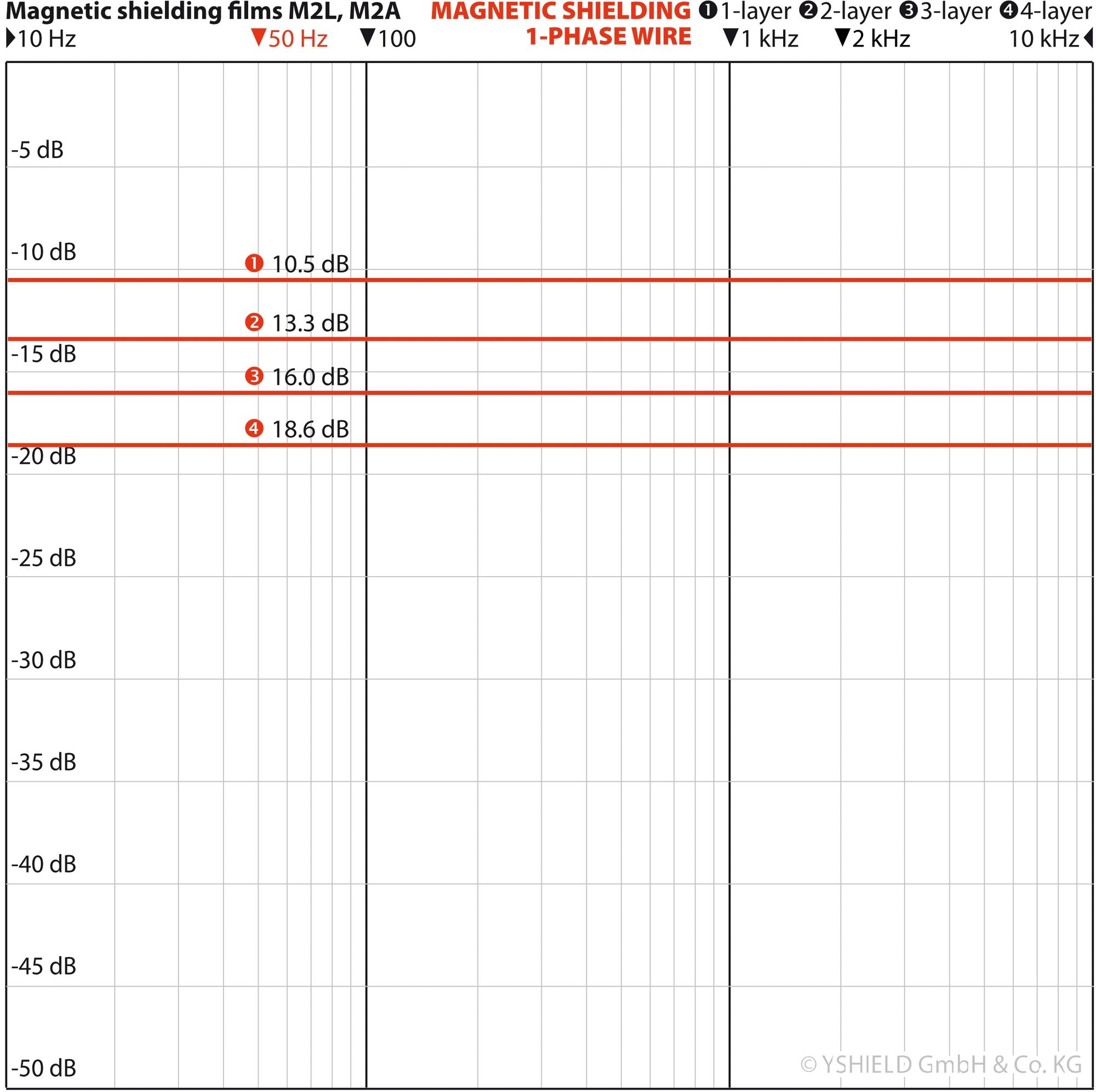

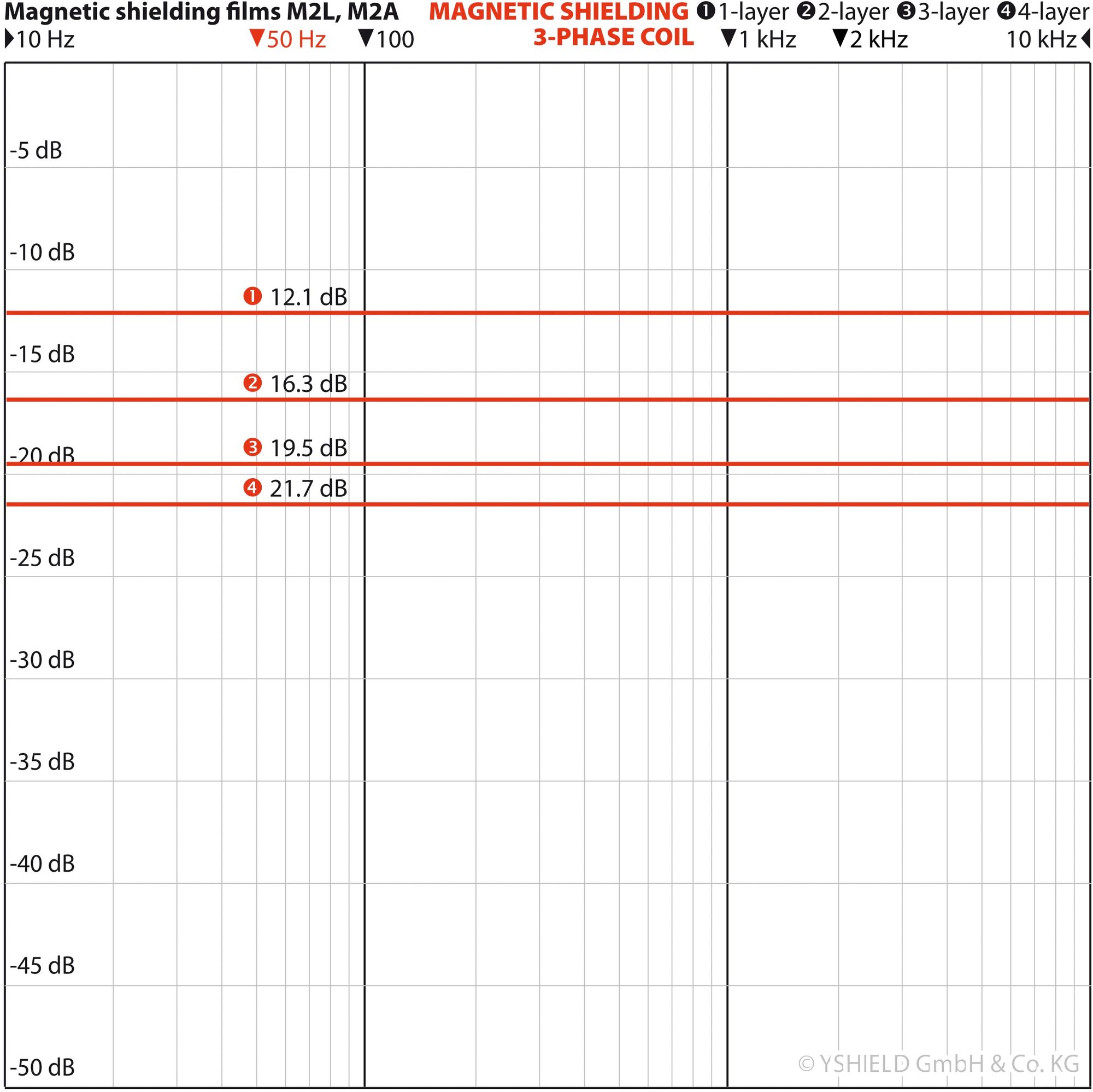

Hvor meget filmen dæmper, afhænger af, hvor mange lag du lægger. Bemærk, at dB ikke betyder det samme som ved højfrekvent stråling: For magnetfelter svarer 12,1 dB til, at feltet bliver ca. 75% svagere. Tabellen viser Yshields målinger ved 50 Hz:
| Antal lag | 3-faset | 1-faset |
|---|---|---|
| 1 lag | 12,1 dB (75,1%) | 10,5 dB (70,1%) |
| 2 lag | 16,3 dB (84,7%) | 13,3 dB (78,3%) |
| 3 lag | 19,5 dB (89,4%) | 16,0 dB (84,1%) |
| 4 lag | 21,7 dB (91,8%) | 18,6 dB (88,2%) |
Statiske magnetfelter (fra jævnstrøm, jordens magnetfelt og permanente magneter) dæmpes kun mærkbart med rigtig mange lag. Mål gerne magnetfeltet før og efter med en måler, så du kan se, hvad afskærmningen gør i netop din situation.
Skærmdæmpning af højfrekvent stråling

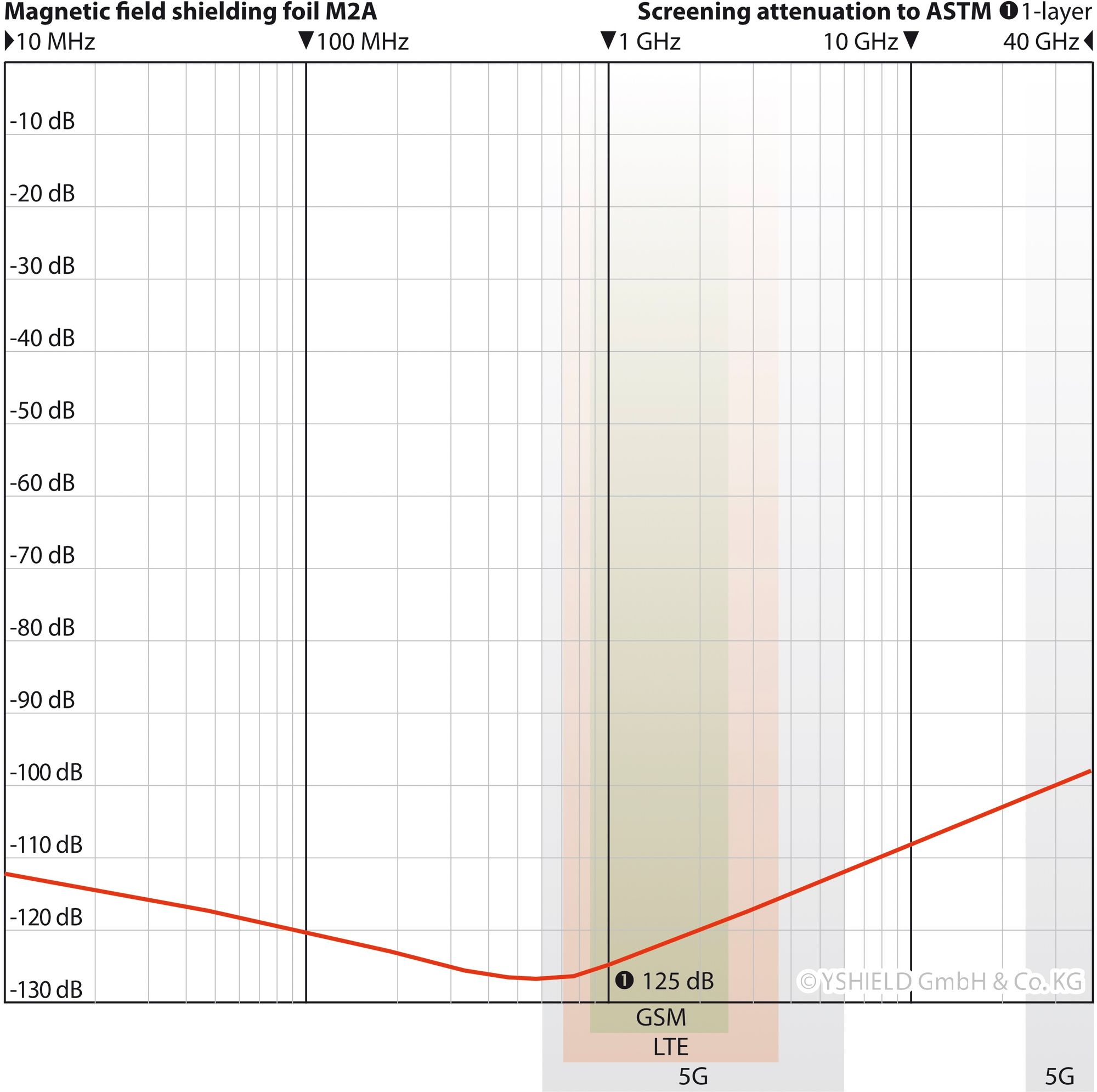

Aluminiumsoverfladen afskærmer højfrekvent stråling med 125 dB (99,99999999997%) ved ca. 1 GHz i ét lag. Den uafhængige ekspertrapport måler mellem 96 og 127 dB i hele området fra 700 MHz til 40 GHz, som dækker mobilnettet (også 5G), DECT og wifi.
Tallene forudsætter korrekt montering: banerne skal overlappe 3 cm, og fordi laminatet på undersiden efterlader en tynd spalte, anbefaler Yshield at lukke samlingerne med HNX afskærmende tape.
Tekniske data
- Materiale: 2 lag højpermeabel magnetisk folie, overflade af aluminium, laminat (PET) på undersiden
- Bredde: 21 cm skærmflade (24 cm i alt)
- Tykkelse: 0,12 mm
- Sælges pr. løbende meter (skåret fra 100 m-ruller)
- Mindste bøjeradius: 10 mm
- Virker fra 5 Hz til 100 kHz
- Ikke selvklæbende
Montering og forarbejdning
M2A kan klippes med en god saks. Skærekanterne er meget skarpe, så beskyt dem straks med tape, og brug skæresikre handsker under arbejdet.
Filmen er ikke selvklæbende. Den monteres nemmest med en elektrisk hæftepistol på et egnet underlag. Skal den limes, er der kun få typer lim, der binder på PET-laminat – Yshield anbefaler deres PSA trykfølsomme klæber. Banerne skal overlappe 3 cm, og ved flere lag lægges de forskudt, så de dækker samlingerne nedenunder. På større vægflader skal du være opmærksom på, at filmen er en dampspærre.
Jordforbindelse
Afskærmningen af både magnetfelter og højfrekvent stråling virker uden jordforbindelse. Men aluminiumsoverfladen er elektrisk ledende, og Yshield skriver, at M2A skal indgå i potentialudligningen (jordforbindes), så den ikke fører elektriske felter videre. Du finder tilbehøret under Tilbehør til jording – fx GSX10 jordingstape.
Læs mere om Magnetisk og HF-afskærmende film - Yshield M2A
Producentens varebeskrivelse
Properties
M2A is a super-thin magnetic field shielding foil for shielding low-frequency magnetic fields. For this product we have bonded 2 layers of high-tech magnetic field shielding foil. The underside is protected with laminating film and we use aluminum as the surface, which is why the film is also ideal for high-frequency shielding. Suitable for small areas in the domestic environment, in electronics, as well as for large areas in construction, trade or industry. The roll length of 100 meters is particularly advantageous on large surfaces for efficient laying. It can also be used in a wide range of applications in cars, electric cars, vans, motorhomes and caravans.
Technical data
- Width: 21 cm (Shielding surface); 24 cm (total product)
- Length: Available by the meter / 100 meter rolls
- Thickness: 0.12 mm
- Attenuation high frequency: 125 dB
- Attenuation magnetic fields (Three-phase 50 Hz): Single-layer 12.1 dB (75.1 %), two-layer 16.3 dB (84.7 %), three-layer 19.5 dB (89.4 %), four-layer 21.7 dB (91.8 %)
- Attenuation magnetic fields (Single-phase 50 Hz): Single-layer 10.5 dB (70.1 %), two-layer 13.3 dB (78.3 %), three-layer 16.0 dB (84.1 %), four-layer 18.6 dB (88.2 %)
- Shielding magnetic field (static): DC consumers, earth’s magnetic field, permanent magnets are only shielded in a relevant manner with very many layers.
- Minimum bending radius: 10 mm
- For reasons of innovation, we do not declare ingredients and magnetic key figures. The high-tech material has a high initial permeability and high saturation induction from 5 Hz to 100 kHz.
Processing
Attention: You can cut M2A with high-quality scissors! The cut edges are very sharp and must be protected immediately after cutting, e.g. with adhesive tape! Use cut-resistant gloves when working! For larger wall surfaces, make sure that the material is a vapor barrier.
Processing with adhesive: Only a few adhesives can bond laminating film made of PET (polyethylene terephthalate). For secure bonding, we recommend our acrylate-based PSA adhesive, which produces permanently self-adhesive layers. For wet bonding, work quickly and on small areas, then corrections can still be made. Non-absorbent substrates or multiple layers can be problematic because the solvent cannot dry out due to the vapor-tight film! With dry bonding, you have an immediate, very strong adhesion that can no longer be removed.
Application using a stapler or nailer: If the substrate is suitable, we recommend using an electric stapler or nailer. For one layer including overlap, a medium-priced electric tacker is sufficient; from about ten layers, you will need a professional nailer. The shielding surface must overlap by 3 cm.
Multilayer installation: Always install the strips in an offset position – the surface is to cover the overlapping underneath.
High-frequency shielding: The aluminum top side provides excellent shielding against high-frequency fields. To do this, the sheets must overlap by 3 cm. As the laminating foil on the underside creates a thin gap despite the overlap, we recommend the use of our shielding tape HNX50.
Grounding
This product with an electrically conductive surface has to be integrated into the functional-equipotential bonding (FEB).
Laboratory & expert report
We have already invested in our own professional EMV laboratory years ago. We not only use it to create our laboratory screening reports but also to check each batch daily. Additionally, we have all our products checked by an independent, well-respected expert. Double checked for twice the safety. Please find the reports in the datasheets section above.
| Vægt | 100 g |
|---|---|
| Dimensioner | 100 × 21 cm |
